Marciapiedi e Platee

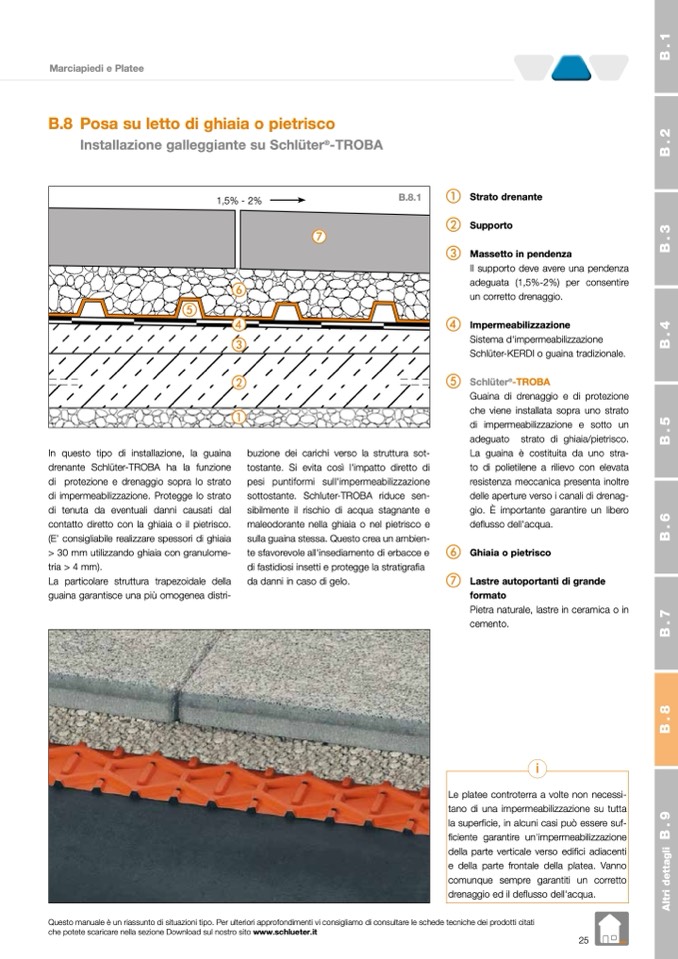

B.8 Posa su letto di ghiaia o pietrisco

Installazione galleggiante su Schlüter

®

-TROBA

1,5% - 2%

g

f

e

d

c

B.8.1

b

a

In questo tipo di installazione, la guaina

drenante Schlüter-TROBA ha la funzione

di protezione e drenaggio sopra lo strato

di impermeabilizzazione. Protegge lo strato

di tenuta da eventuali danni causati dal

contatto diretto con la ghiaia o il pietrisco.

(E’ consigliabile realizzare spessori di ghiaia

> 30 mm utilizzando ghiaia con granulome-

tria > 4 mm).

La particolare struttura trapezoidale della

guaina garantisce una più omogenea distri-

buzione dei carichi verso la struttura sot-

tostante. Si evita così l'impatto diretto di

pesi puntiformi sull'impermeabilizzazione

sottostante. Schluter-TROBA riduce sen-

sibilmente il rischio di acqua stagnante e

maleodorante nella ghiaia o nel pietrisco e

sulla guaina stessa. Questo crea un ambien-

te sfavorevole all'insediamento di erbacce e

di fastidiosi insetti e protegge la stratigrafia

da danni in caso di gelo.

a Strato drenante

b Supporto

c Massetto in pendenza

Il supporto deve avere una pendenza

adeguata (1,5%-2%) per consentire

un corretto drenaggio.

d Impermeabilizzazione

Sistema d'impermeabilizzazione

Schlüter-KERDI o guaina tradizionale.

e Schlüter

®

-TROBA

Guaina di drenaggio e di protezione

che viene installata sopra uno strato

di impermeabilizzazione e sotto un

adeguato strato di ghiaia/pietrisco.

La guaina è costituita da uno stra-

to di polietilene a rilievo con elevata

resistenza meccanica presenta inoltre

delle aperture verso i canali di drenag-

gio. È importante garantire un libero

deflusso dell'acqua.

f Ghiaia o pietrisco

g Lastre autoportanti di grande

formato

Pietra naturale, lastre in ceramica o in

cemento.

i

Le platee controterra a volte non necessi-

tano di una impermeabilizzazione su tutta

la superficie, in alcuni casi può essere suf-

ficiente garantire un'impermeabilizzazione

della parte verticale verso edifici adiacenti

e della parte frontale della platea. Vanno

comunque sempre garantiti un corretto

drenaggio ed il deflusso dell'acqua.

Questo manuale è un riassunto di situazioni tipo. Per ulteriori approfondimenti vi consigliamo di consultare le schede tecniche dei prodotti citati

che potete scaricare nella sezione Download sul nostro sito www.schlueter.it
