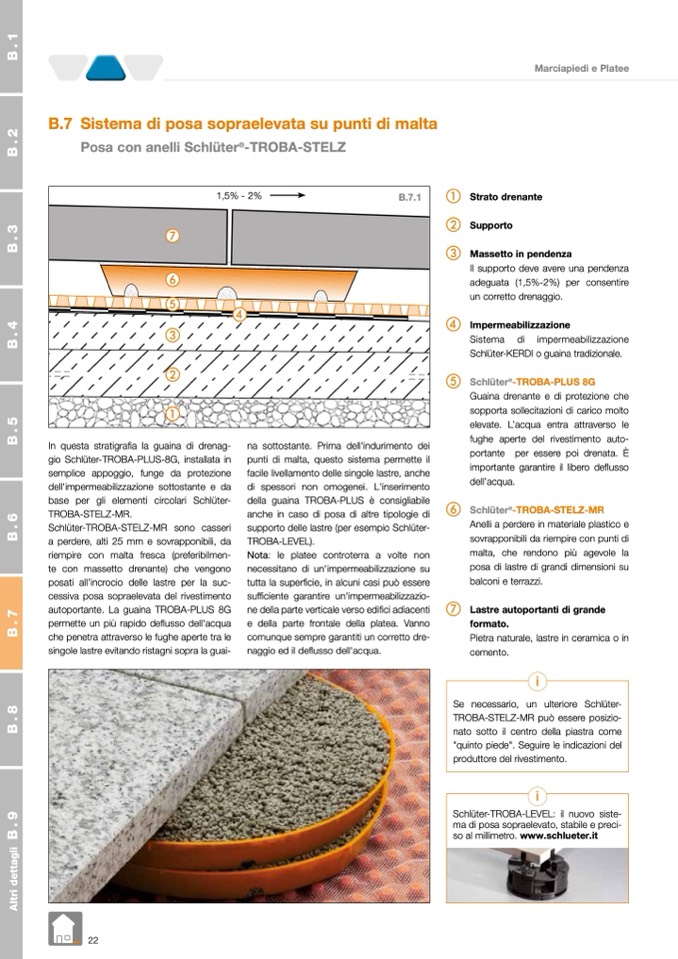

B.7 Sistema di posa sopraelevata su punti di malta

Posa con anelli Schlüter

®

-TROBA-STELZ

Marciapiedi e Platee

1,5% - 2%

g

d

c

b

a

B.7.1

f

e

In questa stratigrafia la guaina di drenag-

gio Schlüter-TROBA-PLUS-8G, installata in

semplice appoggio, funge da protezione

dell'impermeabilizzazione sottostante e da

base per gli elementi circolari Schlüter-

TROBA-STELZ-MR.

Schlüter-TROBA-STELZ-MR sono casseri

a perdere, alti 25 mm e sovrapponibili, da

riempire con malta fresca (preferibilmen-

te con massetto drenante) che vengono

posati all’incrocio delle lastre per la suc-

cessiva posa sopraelevata del rivestimento

autoportante. La guaina TROBA-PLUS 8G

permette un più rapido deflusso dell'acqua

che penetra attraverso le fughe aperte tra le

singole lastre evitando ristagni sopra la guai-

na sottostante. Prima dell'indurimento dei

punti di malta, questo sistema permette il

facile livellamento delle singole lastre, anche

di spessori non omogenei. L'inserimento

della guaina TROBA-PLUS è consigliabile

anche in caso di posa di altre tipologie di

supporto delle lastre (per esempio Schlüter-

TROBA-LEVEL).

Nota: le platee controterra a volte non

necessitano di un'impermeabilizzazione su

tutta la superficie, in alcuni casi può essere

sufficiente garantire un'impermeabilizzazio-

ne della parte verticale verso edifici adiacenti

e della parte frontale della platea. Vanno

comunque sempre garantiti un corretto dre-

naggio ed il deflusso dell'acqua.

a Strato drenante

b Supporto

c Massetto in pendenza

Il supporto deve avere una pendenza

adeguata (1,5%-2%) per consentire

un corretto drenaggio.

d Impermeabilizzazione

Sistema di impermeabilizzazione

Schlüter-KERDI o guaina tradizionale.

e Schlüter

®

-TROBA-PLUS 8G

Guaina drenante e di protezione che

sopporta sollecitazioni di carico molto

elevate. L’acqua entra attraverso le

fughe aperte del rivestimento auto-

portante per essere poi drenata. È

importante garantire il libero deflusso

dell’acqua.

f Schlüter

®

-TROBA-STELZ-MR

Anelli a perdere in materiale plastico e

sovrapponibili da riempire con punti di

malta, che rendono più agevole la

posa di lastre di grandi dimensioni su

balconi e terrazzi.

g Lastre autoportanti di grande

formato.

Pietra naturale, lastre in ceramica o in

cemento.

i

Se necessario, un ulteriore Schlüter-

TROBA-STELZ-MR può essere posizio-

nato sotto il centro della piastra come

"quinto piede". Seguire le indicazioni del

produttore del rivestimento.

i

Schlüter-TROBA-LEVEL: il nuovo siste-

ma di posa sopraelevato, stabile e preci-

so al millimetro. www.schlueter.it
