Marciapiedi e Platee

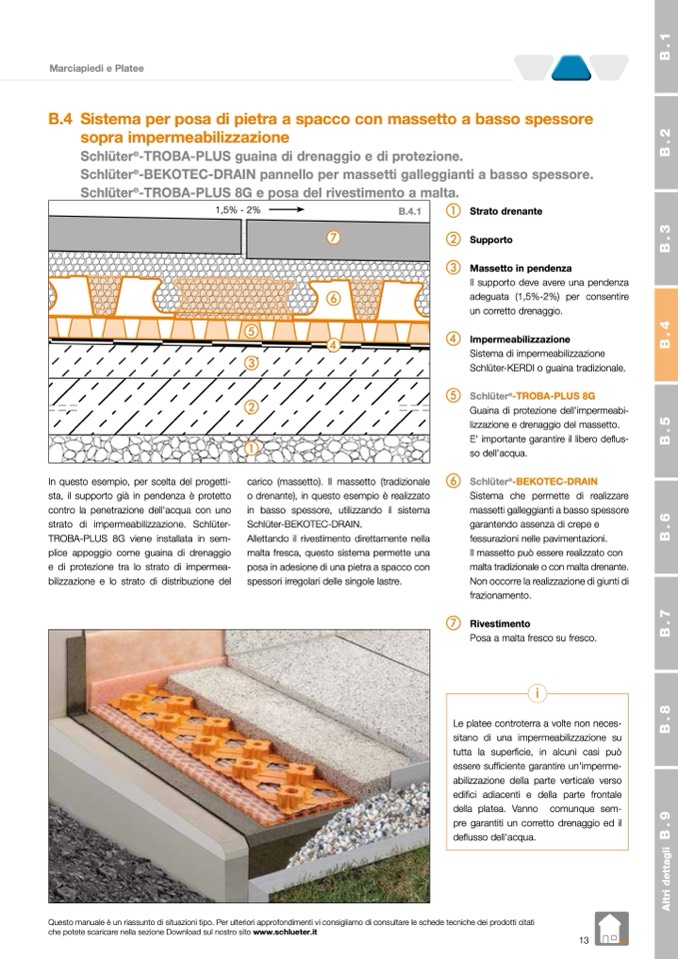

B.4 Sistema per posa di pietra a spacco con massetto a basso spessore

sopra impermeabilizzazione

Schlüter

®

-TROBA-PLUS guaina di drenaggio e di protezione.

Schlüter

®

-BEKOTEC-DRAIN pannello per massetti galleggianti a basso spessore.

Schlüter

®

-TROBA-PLUS 8G e posa del rivestimento a malta.

In questo esempio, per scelta del progetti-

sta, il supporto già in pendenza è protetto

contro la penetrazione dell'acqua con uno

strato di impermeabilizzazione. Schlüter-

TROBA-PLUS 8G viene installata in sem-

plice appoggio come guaina di drenaggio

e di protezione tra lo strato di impermea-

bilizzazione e lo strato di distribuzione del

carico (massetto). Il massetto (tradizionale

o drenante), in questo esempio è realizzato

in basso spessore, utilizzando il sistema

Schlüter-BEKOTEC-DRAIN.

Allettando il rivestimento direttamente nella

malta fresca, questo sistema permette una

posa in adesione di una pietra a spacco con

spessori irregolari delle singole lastre.

1,5% - 2%

B.4.1

a Strato drenante

b Supporto

c Massetto in pendenza

Il supporto deve avere una pendenza

adeguata (1,5%-2%) per consentire

un corretto drenaggio.

d Impermeabilizzazione

Sistema di impermeabilizzazione

Schlüter-KERDI o guaina tradizionale.

e Schlüter

®

-TROBA-PLUS 8G

Guaina di protezione dell'impermeabi-

lizzazione e drenaggio del massetto.

E' importante garantire il libero deflus-

so dell'acqua.

f Schlüter

®

-BEKOTEC-DRAIN

Sistema che permette di realizzare

massetti galleggianti a basso spessore

garantendo assenza di crepe e

fessurazioni nelle pavimentazioni.

Il massetto può essere realizzato con

malta tradizionale o con malta drenante.

Non occorre la realizzazione di giunti di

frazionamento.

g Rivestimento

Posa a malta fresco su fresco.

i

Le platee controterra a volte non neces-

sitano di una impermeabilizzazione su

tutta la superficie, in alcuni casi può

essere sufficiente garantire un'imperme-

abilizzazione della parte verticale verso

edifici adiacenti e della parte frontale

della platea. Vanno comunque sem-

pre garantiti un corretto drenaggio ed il

deflusso dell'acqua.

g

f

e

d

c

b

a

Questo manuale è un riassunto di situazioni tipo. Per ulteriori approfondimenti vi consigliamo di consultare le schede tecniche dei prodotti citati

che potete scaricare nella sezione Download sul nostro sito www.schlueter.it
