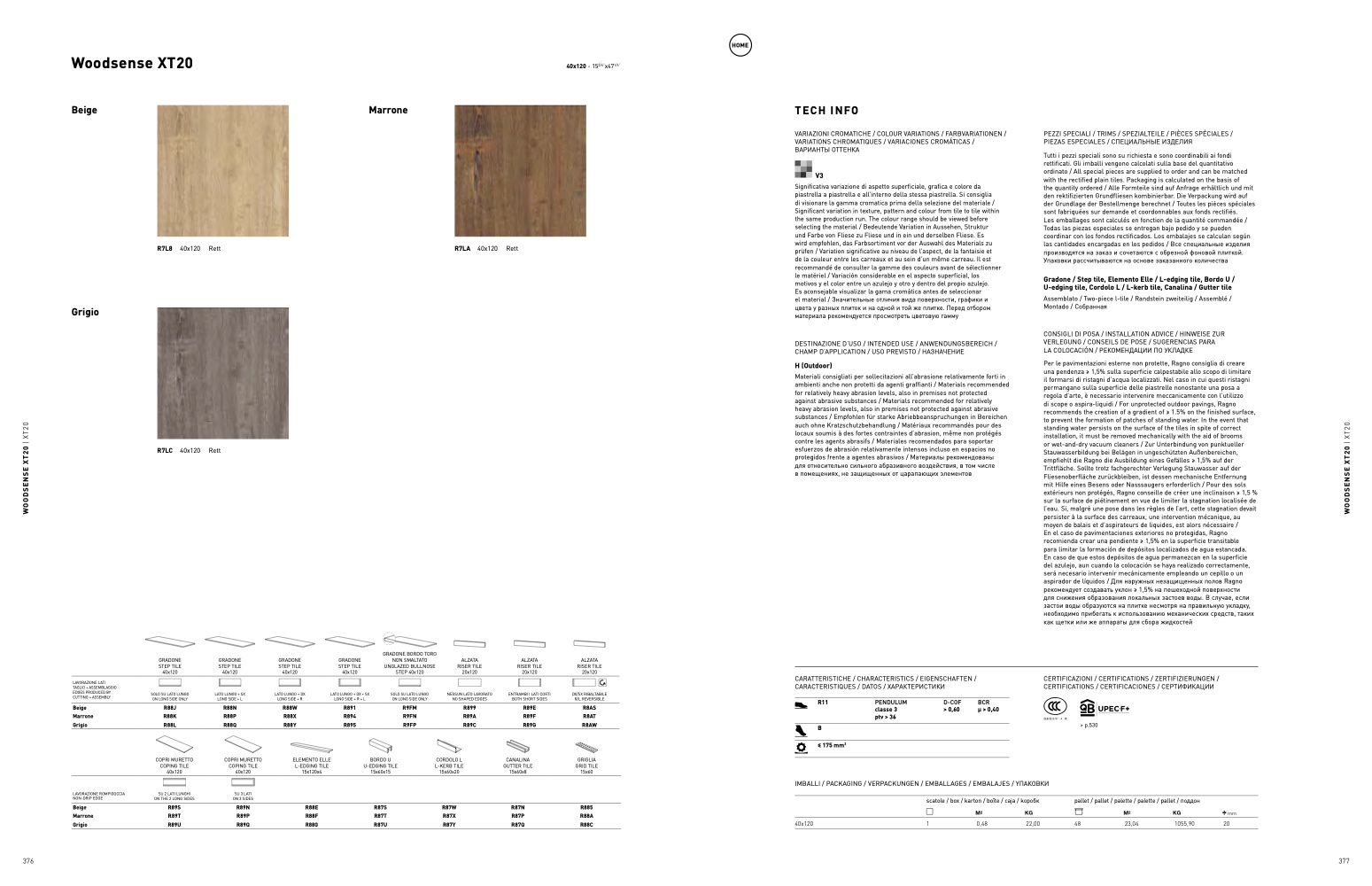

Woodsense XT20
Beige
40x120 - 15
3/4”
x47
1/4”
Marrone
TECH INFO
VARIAZIONI CROMATICHE / COLOUR VARIATIONS / FARBVARIATIONEN /
VARIATIONS CHROMATIQUES / VARIACIONES CROMÁTICAS /
ВАРИАНТЫ ОТТЕНКА
V3
Significativa variazione di aspetto superficiale, grafica e colore da
piastrella a piastrella e all’interno della stessa piastrella. Si consiglia
di visionare la gamma cromatica prima della selezione del materiale /
Significant variation in texture, pattern and colour from tile to tile within
the same production run. The colour range should be viewed before
selecting the material / Bedeutende Variation in Aussehen, Struktur
und Farbe von Fliese zu Fliese und in ein und derselben Fliese. Es
wird empfohlen, das Farbsortiment vor der Auswahl des Materials zu
prüfen / Variation significative au niveau de l’aspect, de la fantaisie et
de la couleur entre les carreaux et au sein d’un même carreau. Il est
recommandé de consulter la gamme des couleurs avant de sélectionner
le matériel / Variación considerable en el aspecto superficial, los
motivos y el color entre un azulejo y otro y dentro del propio azulejo.
Es aconsejable visualizar la gama cromática antes de seleccionar
el material / Значительные отличия вида поверхности, графики и
цвета у разных плиток и на одной и той же плитке. Перед отбором
материала рекомендуется просмотреть цветовую гамму
DESTINAZIONE D’USO / INTENDED USE / ANWENDUNGSBEREICH /
CHAMP D’APPLICATION / USO PREVISTO / НАЗНАЧЕНИЕ
H (Outdoor)
Materiali consigliati per sollecitazioni all’abrasione relativamente forti in
ambienti anche non protetti da agenti graffianti / Materials recommended
for relatively heavy abrasion levels, also in premises not protected
against abrasive substances / Materials recommended for relatively
heavy abrasion levels, also in premises not protected against abrasive
substances / Empfohlen für starke Abriebbeanspruchungen in Bereichen
auch ohne Kratzschutzbehandlung / Matériaux recommandés pour des
locaux soumis à des fortes contraintes d’abrasion, même non protégés
contre les agents abrasifs / Materiales recomendados para soportar
esfuerzos de abrasión relativamente intensos incluso en espacios no
protegidos frente a agentes abrasivos / Maтepиaлы peкoмeндoвaны
для oтнocитeльнo cильнoгo aбpaзивнoгo вoздeйcтвия, в тoм чиcлe
в пoмeщeнияx, нe зaщищeнныx oт цapaпaющиx элeмeнтoв
HOME
Grigio
R7L8 40x120 Rett
R7LA 40x120 Rett
PEZZI SPECIALI / TRIMS / SPEZIALTEILE / PIÈCES SPÉCIALES /
PIEZAS ESPECIALES / CПЕЦИАЛЬНЫЕ ИЗДЕЛИЯ
Tutti i pezzi speciali sono su richiesta e sono coordinabili ai fondi
rettificati. Gli imballi vengono calcolati sulla base del quantitativo
ordinato / All special pieces are supplied to order and can be matched
with the rectified plain tiles. Packaging is calculated on the basis of
the quantity ordered / Alle Formteile sind auf Anfrage erhältlich und mit
den rektifizierten Grundfliesen kombinierbar. Die Verpackung wird auf
der Grundlage der Bestellmenge berechnet / Toutes les pièces spéciales
sont fabriquées sur demande et coordonnables aux fonds rectifiés.
Les emballages sont calculés en fonction de la quantité commandée /
Todas las piezas especiales se entregan bajo pedido y se pueden
coordinar con los fondos rectificados. Los embalajes se calculan según
las cantidades encargadas en los pedidos / Все специальные изделия
производятся на заказ и сочетаются с обрезной фоновой плиткой.
Упаковки рассчитываются на основе заказанного количества
Gradone / Step tile, Elemento Elle / L-edging tile, Bordo U /
U-edging tile, Cordolo L / L-kerb tile, Canalina / Gutter tile
Assemblato / Two-piece l-tile / Randstein zweiteilig / Assemblé /
Montado / Собранная
CONSIGLI DI POSA / INSTALLATION ADVICE / HINWEISE ZUR
VERLEGUNG / CONSEILS DE POSE / SUGERENCIAS PARA
LA COLOCACIÓN / РЕКОМЕНДАЦИИ ПО УКЛАДКЕ
Per le pavimentazioni esterne non protette, Ragno consiglia di creare
una pendenza ≥ 1,5% sulla superficie calpestabile allo scopo di limitare
il formarsi di ristagni d’acqua localizzati. Nel caso in cui questi ristagni
permangano sulla superficie delle piastrelle nonostante una posa a
regola d’arte, è necessario intervenire meccanicamente con l’utilizzo
di scope o aspira-liquidi / For unprotected outdoor pavings, Ragno
recommends the creation of a gradient of ≥ 1.5% on the finished surface,
to prevent the formation of patches of standing water. In the event that
standing water persists on the surface of the tiles in spite of correct
installation, it must be removed mechanically with the aid of brooms
or wet-and-dry vacuum cleaners / Zur Unterbindung von punktueller
Stauwasserbildung bei Belägen in ungeschützten Außenbereichen,
empfiehlt die Ragno die Ausbildung eines Gefälles ≥ 1,5% auf der
Trittfläche. Sollte trotz fachgerechter Verlegung Stauwasser auf der
Fliesenoberfläche zurückbleiben, ist dessen mechanische Entfernung
mit Hilfe eines Besens oder Nasssaugers erforderlich / Pour des sols
extérieurs non protégés, Ragno conseille de créer une inclinaison ≥ 1,5 %
sur la surface de piétinement en vue de limiter la stagnation localisée de
l’eau. Si, malgré une pose dans les règles de l’art, cette stagnation devait
persister à la surface des carreaux, une intervention mécanique, au
moyen de balais et d’aspirateurs de liquides, est alors nécessaire /
En el caso de pavimentaciones exteriores no protegidas, Ragno
recomienda crear una pendiente ≥ 1,5% en la superficie transitable
para limitar la formación de depósitos localizados de agua estancada.
En caso de que estos depósitos de agua permanezcan en la superficie
del azulejo, aun cuando la colocación se haya realizado correctamente,
será necesario intervenir mecánicamente empleando un cepillo o un
aspirador de líquidos / Для наружных незащищенных полов Ragno
рекомендует создавать уклон ≥ 1,5% на пешеходной поверхности
для снижения образования локальных застоев воды. В случае, если
застои воды образуются на плитке несмотря на правильную укладку,
необходимо прибегать к использованию механических средств, таких
как щетки или же аппараты для сбора жидкостей
CERTIFICAZIONI / CERTIFICATIONS / ZERTIFIZIERUNGEN /
CERTIFICATIONS / CERTIFICACIONES / CEPТИФИКAЦИИ
> p.530
pallet / pallet / palette / palette / pallet / поддон
R7LC 40x120 Rett
GRADONE
STEP TILE
40x120
SOLO SU LATO LUNGO
ON LONG SIDE ONLY
R88J
R88K
R88L
COPRI MURETTO
COPING TILE
40x120
SU 2 LATI LUNGHI
ON THE 2 LONG SIDES
R89S
R89T
R89U
GRADONE
STEP TILE
40x120
LATO LUNGO + SX
LONG SIDE + L
R88N
R88P
R88Q
COPRI MURETTO
COPING TILE
40x120
SU 3 LATI
ON 3 SIDES
R89N
R89P
R89Q
GRADONE
STEP TILE
40x120
LATO LUNGO + DX
LONG SIDE + R
R88W
R88X
R88Y
ELEMENTO ELLE
L-EDGING TILE
15x120x4
R88E
R88F
R88G
GRADONE BORDO TORO
NON SMALTATO
UNGLAZED BULLNOSE
STEP 40x120
SOLO SU LATO LUNGO
ON LONG SIDE ONLY
R9FM
R9FN
R9FP
ALZATA
RISER TILE
20x120
DX/SX RIBALTABILE
R/L REVERSIBLE
R8AS
R8AT
R8AW
GRIGLIA
GRID TILE
15x60
R885
R88A
R88C
LAVORAZIONE LATI
TAGLIO + ASSEMBLAGGIO
EDGES PRODUCED BY
CUTTING + ASSEMBLY
Beige
Marrone
Grigio
LAVORAZIONE ROMPIGOCCIA
NON-DRIP EDGE
Beige
Marrone
Grigio
GRADONE
STEP TILE
40x120
LATO LUNGO + DX + SX
LONG SIDE + R + L
R891
R894
R895
ALZATA
RISER TILE
20x120
NESSUN LATO LAVORATO
NO SHAPED EDGES
R899
R89A
R89C
CORDOLO L
L-KERB TILE
15x60x20
R87W
R87X
R87Y
ALZATA
RISER TILE
20x120
ENTRAMBI I LATI CORTI
BOTH SHORT SIDES
R89E
R89F
R89G
CANALINA
GUTTER TILE
15x60x8
R87N
R87P
R87Q
CARATTERISTICHE / CHARACTERISTICS / EIGENSCHAFTEN /
CARACTERISTIQUES / DATOS / ХАРAКТEPИCТИКИ
R11
B
≤ 175 mm
3
PENDULUM
classe 3
ptv > 36
D-COF
> 0,60
BCR
μ > 0,40
BORDO U
U-EDGING TILE
15x60x15
R87S
R87T
R87U
IMBALLI / PACKAGING / VERPACKUNGEN / EMBALLAGES / EMBALAJES / YПАКОВКИ
scatole / box / karton / boîte / caja / kоробк
mm
40x120
1
0,48
22,00
48
23,04
1055,90
