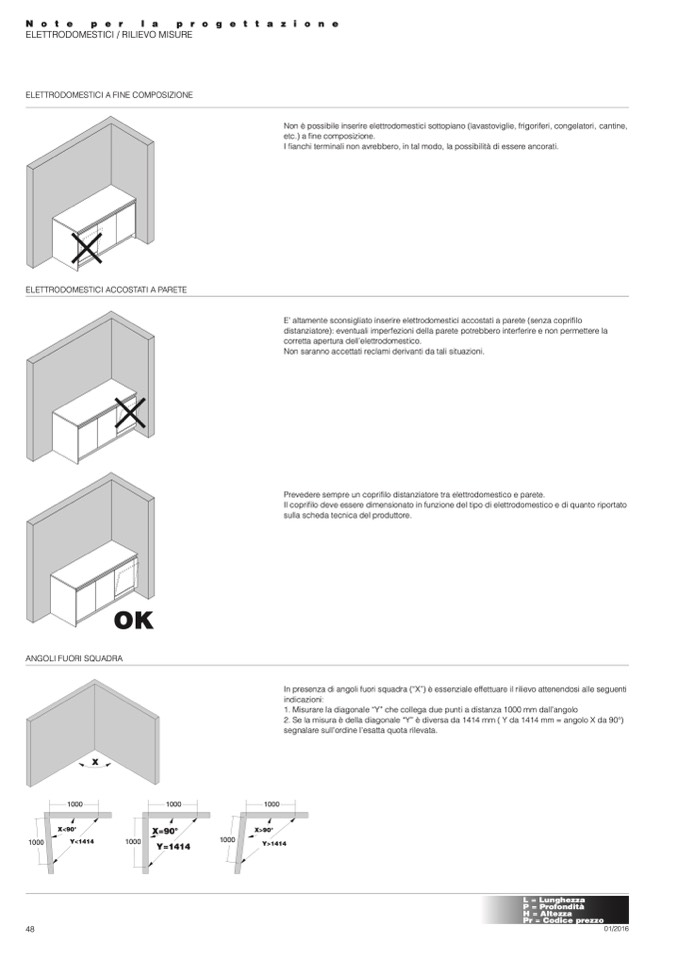

ELETTRODOMESTICI / RILIEVO MISURE
ELETTRODOMESTICI A FINE COMPOSIZIONE
ELETTRODOMESTICI ACCOSTATI A PARETE
Non è possibile inserire elettrodomestici sottopiano (lavastoviglie, frigoriferi, congelatori, cantine,
etc.) a fine composizione.
I fianchi terminali non avrebbero, in tal modo, la possibilità di essere ancorati.
E’ altamente sconsigliato inserire elettrodomestici accostati a parete (senza coprifilo
distanziatore): eventuali imperfezioni della parete potrebbero interferire e non permettere la
corretta apertura dell’elettrodomestico.
Non saranno accettati reclami derivanti da tali situazioni.
Prevedere sempre un coprifilo distanziatore tra elettrodomestico e parete.
Il coprifilo deve essere dimensionato in funzione del tipo di elettrodomestico e di quanto riportato
sulla scheda tecnica del produttore.
ANGOLI FUORI SQUADRA
OK
X
X<90°
Y<1414
In presenza di angoli fuori squadra (“X”) è essenziale effettuare il rilievo attenendosi alle seguenti
indicazioni:
1. Misurare la diagonale “Y” che collega due punti a distanza 1000 mm dall’angolo
2. Se la misura è della diagonale “Y” è diversa da 1414 mm ( Y da 1414 mm = angolo X da 90°)
segnalare sull’ordine l’esatta quota rilevata.
X>90°
Y>1414
1000
1000
X=90°
Y=1414
1000
1000
1000
1000
48
01/2016
L = Lunghezza
P = Profondità
H = Altezza
Pr = Codice prezzo
