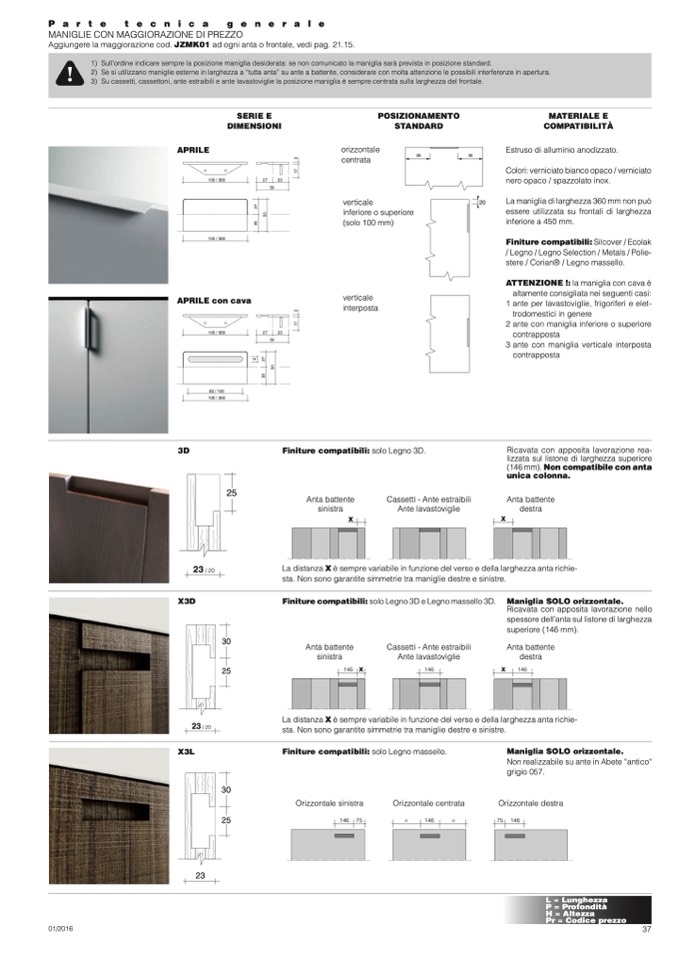

MANIGLIE CON MAGGIORAZIONE DI PREZZO
Aggiungere la maggiorazione cod. JZMK01 ad ogni anta o frontale, vedi pag. 21.15.
SERIE E
DIMENSIONI
MATERIALE E
COMPATIBILITÀ
Estruso di alluminio anodizzato.
Colori: verniciato bianco opaco / verniciato
nero opaco / spazzolato inox.
La maniglia di larghezza 360 mm non può
essere utilizzata su frontali di larghezza
inferiore a 450 mm.
Finiture compatibili: Silcover / Ecolak
/ Legno / Legno Selection / Metals / Polie-
stere / Corian® / Legno massello.
ATTENZIONE !: la maniglia con cava è
altamente consigliata nei seguenti casi:
1 ante per lavastoviglie, frigoriferi e elet-
trodomestici in genere
2 ante con maniglia inferiore o superiore
contrapposta
3 ante con maniglia verticale interposta
contrapposta
Ricavata con apposita lavorazione rea-
lizzata sul listone di larghezza superiore
(146 mm). Non compatibile con anta
unica colonna.
Anta battente
destra
1) Sull’ordine indicare sempre la posizione maniglia desiderata: se non comunicato la maniglia sarà prevista in posizione standard.
2) Se si utilizzano maniglie esterne in larghezza a “tutta anta” su ante a battente, considerare con molta attenzione le possibili interferenze in apertura.
3) Su cassetti, cassettoni, ante estraibili e ante lavastoviglie la posizione maniglia è sempre centrata sulla larghezza del frontale.
APRILE
100 / 360
APRILE con cava
27
POSIZIONAMENTO
STANDARD
orizzontale
centrata
verticale
20
inferiore o superiore
(solo 100 mm)
verticale
interposta
Finiture compatibili: solo Legno 3D.
�
�
50
23
100 / 360
100 / 360
27
50
23
83 / 100
100 / 360
3D
23
/ 20
X3D
23
/ 20
X3L
25
Cassetti - Ante estraibili
Ante lavastoviglie
X
X
Anta battente
sinistra
La distanza X è sempre variabile in funzione del verso e della larghezza anta richie-
sta. Non sono garantite simmetrie tra maniglie destre e sinistre.
Finiture compatibili: solo Legno 3D e Legno massello 3D.
Maniglia SOLO orizzontale.
Ricavata con apposita lavorazione nello
spessore dell’anta sul listone di larghezza
superiore (146 mm).
Anta battente
destra
X
146
30
25
30
25
Anta battente
sinistra
146 X
Cassetti - Ante estraibili
Ante lavastoviglie
146
La distanza X è sempre variabile in funzione del verso e della larghezza anta richie-
sta. Non sono garantite simmetrie tra maniglie destre e sinistre.
Finiture compatibili: solo Legno massello.
Maniglia SOLO orizzontale.
Non realizzabile su ante in Abete “antico“
grigio 057.
Orizzontale destra
75 146
Orizzontale sinistra
146 75
Orizzontale centrata
=
146
=
23
01/2016
37
L = Lunghezza
P = Profondità
H = Altezza
Pr = Codice prezzo
