O

N

-

O

F

F

S

T

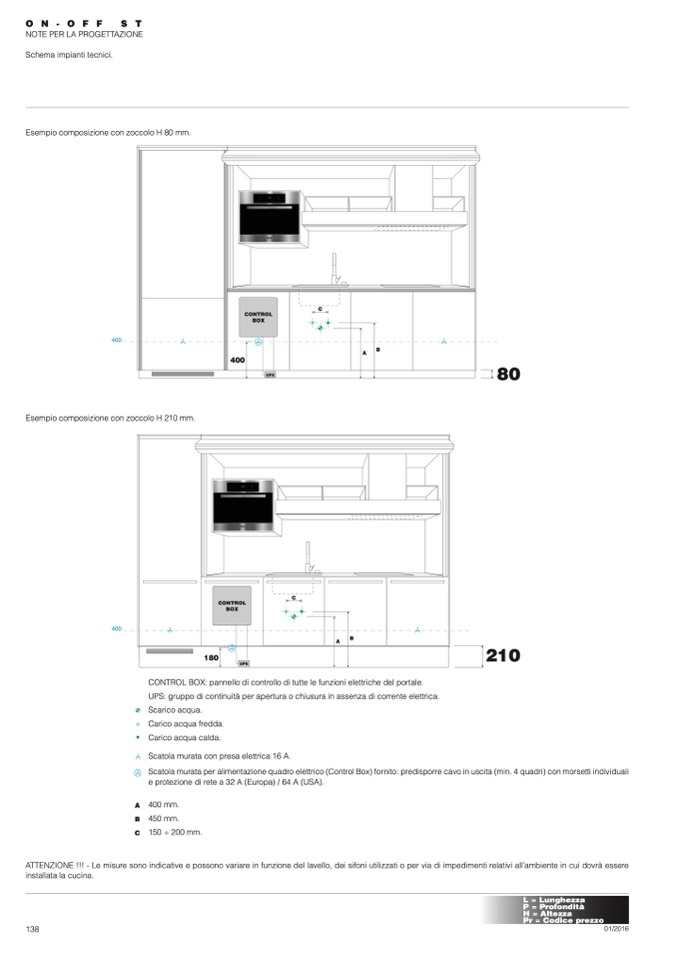

NOTE PER LA PROGETTAZIONE

Schema impianti tecnici.

Esempio composizione con zoccolo H 80 mm.

400

CONTROL

BOX

C

UPS

A

B

400

Esempio composizione con zoccolo H 210 mm.

80

180

CONTROL

BOX

C

A

B

UPS

400

Scatola murata per alimentazione quadro elettrico (Control Box) fornito: predisporre cavo in uscita (min. 4 quadri) con morsetti individuali

e protezione di rete a 32 A (Europa) / 64 A (USA).

A 400 mm.

B 450 mm.

C 150 ÷ 200 mm.

210

CONTROL BOX: pannello di controllo di tutte le funzioni elettriche del portale.

UPS: gruppo di continuità per apertura o chiusura in assenza di corrente elettrica.

Scarico acqua.

Carico acqua fredda.

Carico acqua calda.

Scatola murata con presa elettrica 16 A.

ATTENZIONE !!! - Le misure sono indicative e possono variare in funzione del lavello, dei sifoni utilizzati o per via di impedimenti relativi all’ambiente in cui dovrà essere

installata la cucina.

138

01/2016

L = Lunghezza

P = Profondità

H = Altezza

Pr = Codice prezzo
