C
O
L
O
N
N
E
H
I
D
E

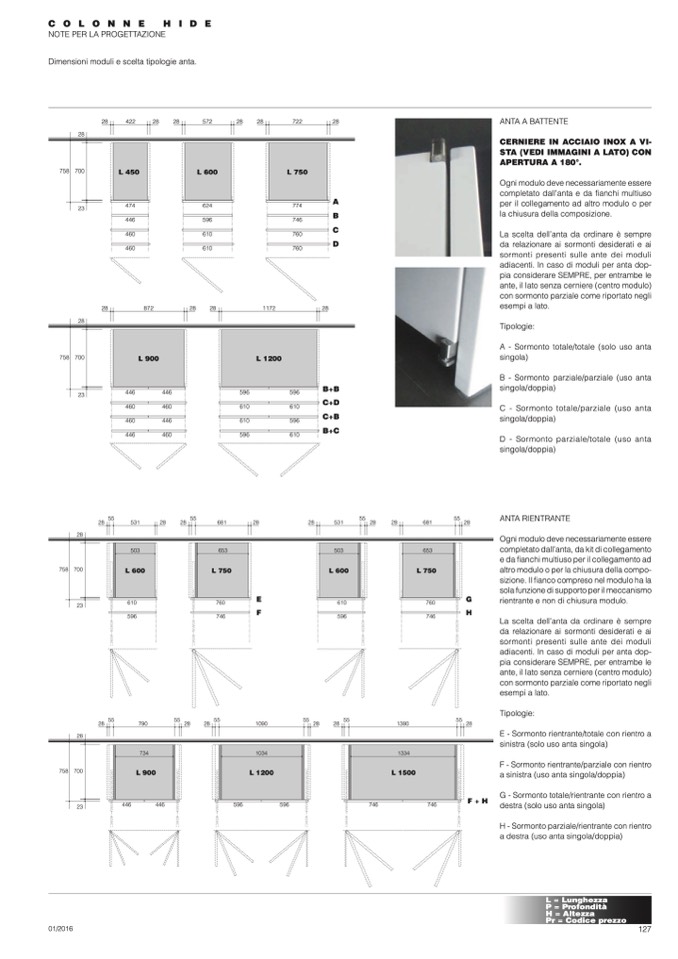

NOTE PER LA PROGETTAZIONE
Dimensioni moduli e scelta tipologie anta.
28
422
28
28
572
28
28
722
28
ANTA A BATTENTE
CERNIERE IN ACCIAIO INOX A VI-
STA (VEDI IMMAGINI A LATO) CON
APERTURA A 180°.
Ogni modulo deve necessariamente essere
completato dall’anta e da fianchi multiuso
per il collegamento ad altro modulo o per
la chiusura della composizione.
La scelta dell’anta da ordinare è sempre
da relazionare ai sormonti desiderati e ai
sormonti presenti sulle ante dei moduli
adiacenti. In caso di moduli per anta dop-
pia considerare SEMPRE, per entrambe le
ante, il lato senza cerniere (centro modulo)
con sormonto parziale come riportato negli
esempi a lato.
Tipologie:
A - Sormonto totale/totale (solo uso anta
singola)
B - Sormonto parziale/parziale (uso anta
singola/doppia)
C - Sormonto totale/parziale (uso anta
singola/doppia)
D - Sormonto parziale/totale (uso anta
singola/doppia)
ANTA RIENTRANTE
Ogni modulo deve necessariamente essere
completato dall’anta, da kit di collegamento
e da fianchi multiuso per il collegamento ad
altro modulo o per la chiusura della compo-
sizione. Il fianco compreso nel modulo ha la
sola funzione di supporto per il meccanismo
rientrante e non di chiusura modulo.
La scelta dell’anta da ordinare è sempre
da relazionare ai sormonti desiderati e ai
sormonti presenti sulle ante dei moduli
adiacenti. In caso di moduli per anta dop-
pia considerare SEMPRE, per entrambe le
ante, il lato senza cerniere (centro modulo)
con sormonto parziale come riportato negli
esempi a lato.
Tipologie:
E - Sormonto rientrante/totale con rientro a
sinistra (solo uso anta singola)
F - Sormonto rientrante/parziale con rientro
a sinistra (uso anta singola/doppia)
G - Sormonto totale/rientrante con rientro a
destra (solo uso anta singola)
H - Sormonto parziale/rientrante con rientro
a destra (uso anta singola/doppia)
28
758
23
28
23
28
23
28
758
460
610
28
28
760
A
B
C
D
700
L 450
L 600
L 750
474
624
774
446
596
746
460
610
760
28
872
446
28
55
531
1172
596
28
758
700
L 900
L 1200
446
446
460
610
B+B
C+D
C+B
B+C
28
531
596
596
460
460
610
610
460
446
610
596
28
28
55
681
28
55
28
28
681
55
28
758
700
503
L 600
653
L 750
503
L 600
653
L 750
E
G
596
746
F
596
746
H
610
760
610
760
28
55
55
55
55
55
55
790
28
28
1090
28
28
1390
28
F+H
700
734
446
446
1034
L 1200
596
596
1334
L 900
L 1500
746
746
23
01/2016
127
L = Lunghezza
P = Profondità
H = Altezza
Pr = Codice prezzo
