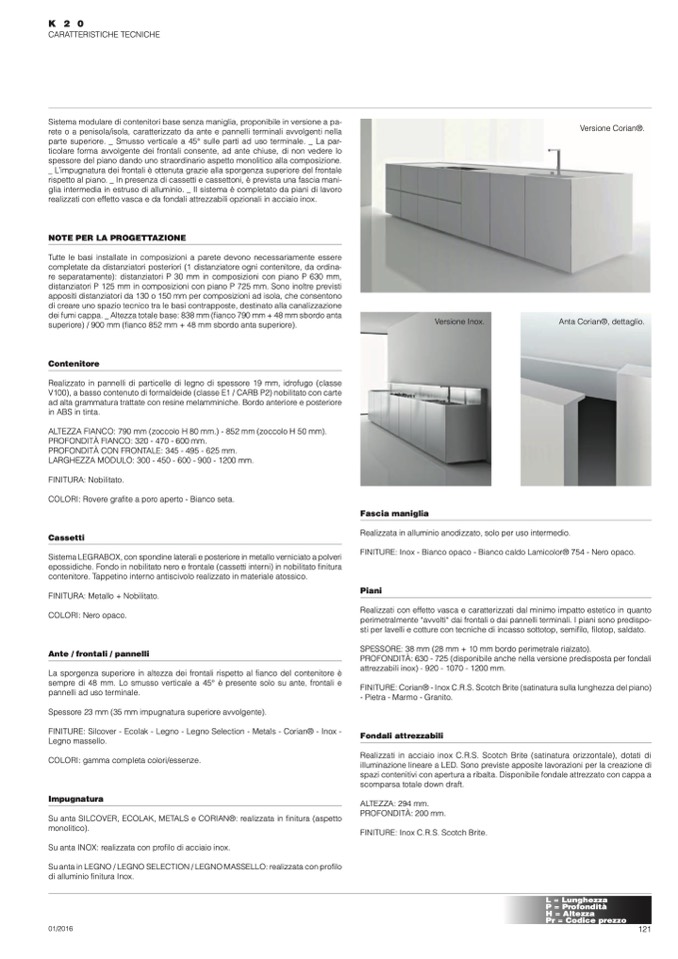

CARATTERISTICHE TECNICHE

Sistema modulare di contenitori base senza maniglia, proponibile in versione a pa-

rete o a penisola/isola, caratterizzato da ante e pannelli terminali avvolgenti nella

parte superiore. _ Smusso verticale a 45° sulle parti ad uso terminale. _ La par-

ticolare forma avvolgente dei frontali consente, ad ante chiuse, di non vedere lo

spessore del piano dando uno straordinario aspetto monolitico alla composizione.

_ L’impugnatura dei frontali è ottenuta grazie alla sporgenza superiore del frontale

rispetto al piano. _ In presenza di cassetti e cassettoni, è prevista una fascia mani-

glia intermedia in estruso di alluminio. _ Il sistema è completato da piani di lavoro

realizzati con effetto vasca e da fondali attrezzabili opzionali in acciaio inox.

NOTE PER LA PROGETTAZIONE

Tutte le basi installate in composizioni a parete devono necessariamente essere

completate da distanziatori posteriori (1 distanziatore ogni contenitore, da ordina-

re separatamente): distanziatori P 30 mm in composizioni con piano P 630 mm,

distanziatori P 125 mm in composizioni con piano P 725 mm. Sono inoltre previsti

appositi distanziatori da 130 o 150 mm per composizioni ad isola, che consentono

di creare uno spazio tecnico tra le basi contrapposte, destinato alla canalizzazione

dei fumi cappa. _ Altezza totale base: 838 mm (fianco 790 mm + 48 mm sbordo anta

superiore) / 900 mm (fianco 852 mm + 48 mm sbordo anta superiore).

Contenitore

Realizzato in pannelli di particelle di legno di spessore 19 mm, idrofugo (classe

V100), a basso contenuto di formaldeide (classe E1 / CARB P2) nobilitato con carte

ad alta grammatura trattate con resine melamminiche. Bordo anteriore e posteriore

in ABS in tinta.

ALTEZZA FIANCO: 790 mm (zoccolo H 80 mm.) - 852 mm (zoccolo H 50 mm).

PROFONDITÀ FIANCO: 320 - 470 - 600 mm.

PROFONDITÀ CON FRONTALE: 345 - 495 - 625 mm.

LARGHEZZA MODULO: 300 - 450 - 600 - 900 - 1200 mm.

FINITURA: Nobilitato.

COLORI: Rovere grafite a poro aperto - Bianco seta.

Cassetti

Sistema LEGRABOX, con spondine laterali e posteriore in metallo verniciato a polveri

epossidiche. Fondo in nobilitato nero e frontale (cassetti interni) in nobilitato finitura

contenitore. Tappetino interno antiscivolo realizzato in materiale atossico.

FINITURA: Metallo + Nobilitato.

COLORI: Nero opaco.

Ante / frontali / pannelli

La sporgenza superiore in altezza dei frontali rispetto al fianco del contenitore è

sempre di 48 mm. Lo smusso verticale a 45° è presente solo su ante, frontali e

pannelli ad uso terminale.

Spessore 23 mm (35 mm impugnatura superiore avvolgente).

FINITURE: Silcover - Ecolak - Legno - Legno Selection - Metals - Corian® - Inox -

Legno massello.

COLORI: gamma completa colori/essenze.

Impugnatura

Su anta SILCOVER, ECOLAK, METALS e CORIAN®: realizzata in finitura (aspetto

monolitico).

Su anta INOX: realizzata con profilo di acciaio inox.

Su anta in LEGNO / LEGNO SELECTION / LEGNO MASSELLO: realizzata con profilo

di alluminio finitura Inox.

Versione Corian®.

Versione Inox.

Anta Corian®, dettaglio.

Fascia maniglia

Realizzata in alluminio anodizzato, solo per uso intermedio.

FINITURE: Inox - Bianco opaco - Bianco caldo Lamicolor® 754 - Nero opaco.

Piani

Realizzati con effetto vasca e caratterizzati dal minimo impatto estetico in quanto

perimetralmente “avvolti“ dai frontali o dai pannelli terminali. I piani sono predispo-

sti per lavelli e cotture con tecniche di incasso sottotop, semifilo, filotop, saldato.

SPESSORE: 38 mm (28 mm + 10 mm bordo perimetrale rialzato).

PROFONDITÀ: 630 - 725 (disponibile anche nella versione predisposta per fondali

attrezzabili inox) - 920 - 1070 - 1200 mm.

FINITURE: Corian® - Inox C.R.S. Scotch Brite (satinatura sulla lunghezza del piano)

- Pietra - Marmo - Granito.

Fondali attrezzabili

Realizzati in acciaio inox C.R.S. Scotch Brite (satinatura orizzontale), dotati di

illuminazione lineare a LED. Sono previste apposite lavorazioni per la creazione di

spazi contenitivi con apertura a ribalta. Disponibile fondale attrezzato con cappa a

scomparsa totale down draft.

ALTEZZA: 294 mm.

PROFONDITÀ: 200 mm.

FINITURE: Inox C.R.S. Scotch Brite.

01/2016

121

L = Lunghezza

P = Profondità

H = Altezza

Pr = Codice prezzo
