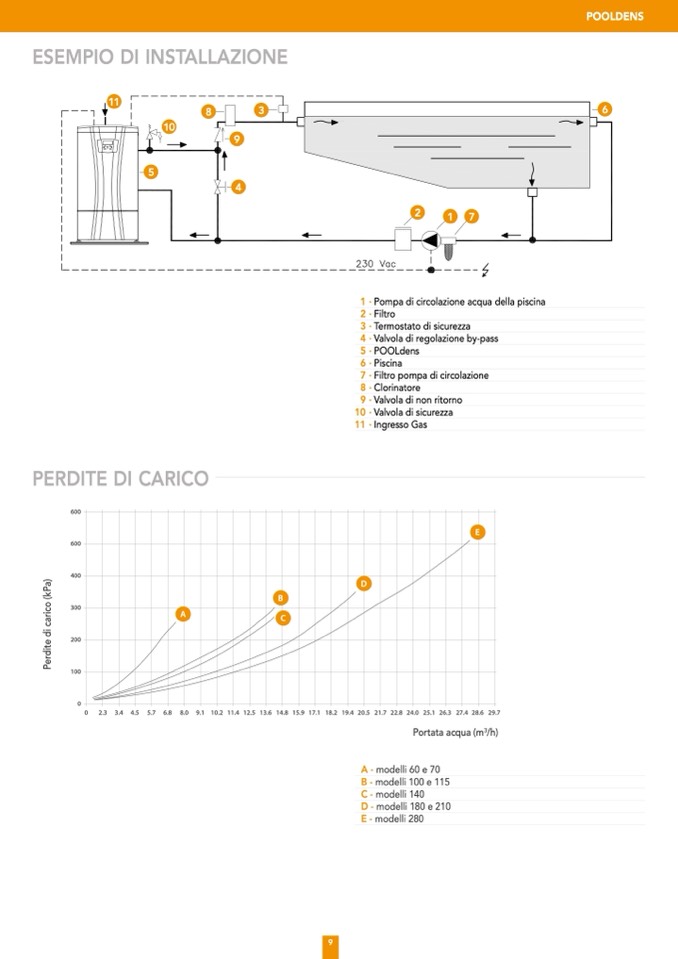

ESEMPIO DI INSTALLAZIONE

11

5

8

10

3

6

9

PERDITE DI CARICO

600

600

400

300

200

100

A

B

C

4

2

1 · Pompa di circolazione acqua della piscina

2 · Filtro

3 · Termostato di sicurezza

4 · Valvola di regolazione by-pass

5 · POOLdens

6 · Piscina

7 · Filtro pompa di circolazione

8 · Clorinatore

9 · Valvola di non ritorno

10 · Valvola di sicurezza

11 · Ingresso Gas

E

D

0

0

2.3 3.4 4.5 5.7 6.8 8.0 9.1 10.2 11.4 12.5 13.6 14.8 15.9 17.1 18.2 19.4 20.5 21.7 22.8 24.0 25.1 26.3 27.4 28.6 29.7

Portata acqua (m

3

/h)

A - modelli 60 e 70

B - modelli 100 e 115

C - modelli 140

D - modelli 180 e 210

E - modelli 280

9

1

7

POOLDENS
