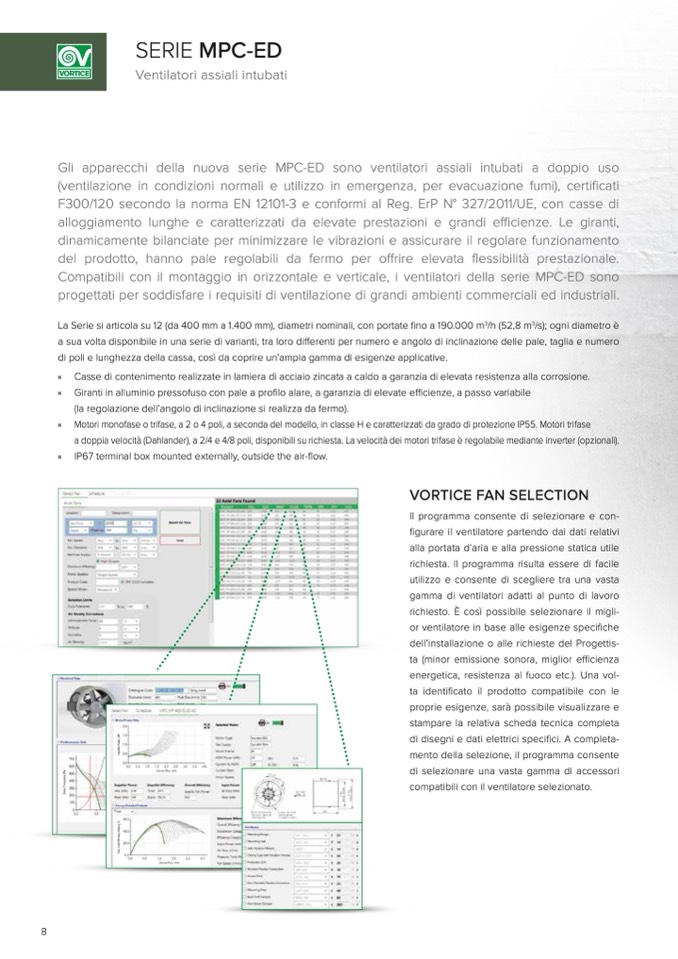

SERIE MPC-ED
Ventilatori assiali intubati
Gli apparecchi della nuova serie MPC-ED sono ventilatori assiali intubati a doppio uso
(ventilazione in condizioni normali e utilizzo in emergenza, per evacuazione fumi), certificati
F300/120 secondo la norma EN 12101-3 e conformi al Reg. ErP N° 327/2011/UE, con casse di
alloggiamento lunghe e caratterizzati da elevate prestazioni e grandi efficienze. Le giranti,
dinamicamente bilanciate per minimizzare le vibrazioni e assicurare il regolare funzionamento
del prodotto, hanno pale regolabili da fermo per offrire elevata flessibilità prestazionale.
Compatibili con il montaggio in orizzontale e verticale, i ventilatori della serie MPC-ED sono
progettati per soddisfare i requisiti di ventilazione di grandi ambienti commerciali ed industriali.
La Serie si articola su 12 (da 400 mm a 1.400 mm), diametri nominali, con portate fino a 190.000 m
3
/h (52,8 m
3
/s); ogni diametro è
a sua volta disponibile in una serie di varianti, tra loro differenti per numero e angolo di inclinazione delle pale, taglia e numero
di poli e lunghezza della cassa, così da coprire un’ampia gamma di esigenze applicative.
Casse di contenimento realizzate in lamiera di acciaio zincata a caldo a garanzia di elevata resistenza alla corrosione.
Giranti in alluminio pressofuso con pale a pro
filo alare, a garanzia di elevate efficienze, a passo variabile
(la regolazione dell’angolo di inclinazione si realizza da fermo).
Motori monofase o trifase, a 2 o 4 poli, a seconda del modello, in classe H e caratterizzati da grado di protezione IP55. Motori trifase
a doppia velocità (Dahlander), a 2/4 e 4/8 poli, disponibili su richiesta. La velocità dei motori trifase è regolabile mediante inverter (opzionali).
IP67 terminal box mounted externally, outside the air-flow.
VORTICE FAN SELECTION
Il programma consente di selezionare e con-
figurare il ventilatore partendo dai dati relativi
alla portata d’aria e alla pressione statica utile
richiesta. Il programma risulta essere di facile
utilizzo e consente di scegliere tra una vasta
gamma di ventilatori adatti al punto di lavoro
richiesto. È così possibile selezionare il migli-
or ventilatore in base alle esigenze specifiche
dell’installazione o alle richieste del Progettis-
ta (minor emissione sonora, miglior efficienza
energetica, resistenza al fuoco etc.). Una vol-
ta identificato il prodotto compatibile con le
proprie esigenze, sarà possibile visualizzare e
stampare la relativa scheda tecnica completa
di disegni e dati elettrici specifici. A completa-
8
mento della selezione, il programma consente
di selezionare una vasta gamma di accessori
compatibili con il ventilatore selezionato.
