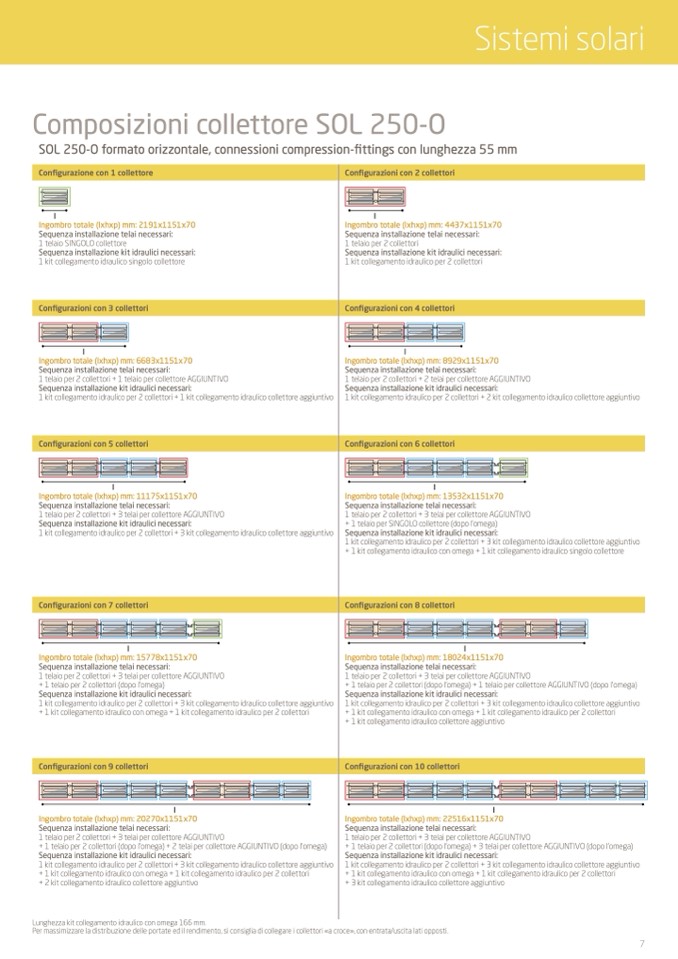

Composizioni collettore SOL 250-O

SOL 250-O formato orizzontale, connessioni compression-

fittings con lunghezza 55 mm

Configurazione con 1 collettore

Configurazioni con 2 collettori

l

l

Ingombro totale (lxhxp) mm: 2191x1151x70

Sequenza installazione telai necessari:

1 telaio SINGOLO collettore

Sequenza installazione kit idraulici necessari:

1 kit collegamento idraulico singolo collettore

Configurazioni con 3 collettori

Ingombro totale (lxhxp) mm: 4437x1151x70

Sequenza installazione telai necessari:

1 telaio per 2 collettori

Sequenza installazione kit idraulici necessari:

1 kit collegamento idraulico per 2 collettori

Configurazioni con 4 collettori

l

l

Ingombro totale (lxhxp) mm: 6683x1151x70

Sequenza installazione telai necessari:

1 telaio per 2 collettori + 1 telaio per collettore AGGIUNTIVO

Sequenza installazione kit idraulici necessari:

1 kit collegamento idraulico per 2 collettori + 1 kit collegamento idraulico collettore aggiuntivo

Configurazioni con 5 collettori

Ingombro totale (lxhxp) mm: 8929x1151x70

Sequenza installazione telai necessari:

1 telaio per 2 collettori + 2 telai per collettore AGGIUNTIVO

Sequenza installazione kit idraulici necessari:

1 kit collegamento idraulico per 2 collettori + 2 kit collegamento idraulico collettore aggiuntivo

Configurazioni con 6 collettori

l

l

Ingombro totale (lxhxp) mm: 11175x1151x70

Sequenza installazione telai necessari:

1 telaio per 2 collettori + 3 telai per collettore AGGIUNTIVO

Sequenza installazione kit idraulici necessari:

1 kit collegamento idraulico per 2 collettori + 3 kit collegamento idraulico collettore aggiuntivo

Configurazioni con 7 collettori

Ingombro totale (lxhxp) mm: 13532x1151x70

Sequenza installazione telai necessari:

1 telaio per 2 collettori + 3 telai per collettore AGGIUNTIVO

+ 1 telaio per SINGOLO collettore (dopo l’omega)

Sequenza installazione kit idraulici necessari:

1 kit collegamento idraulico per 2 collettori + 3 kit collegamento idraulico collettore aggiuntivo

+ 1 kit collegamento idraulico con omega + 1 kit collegamento idraulico singolo collettore

Configurazioni con 8 collettori

Configurazioni con 9 collettori

Ingombro totale (lxhxp) mm: 18024x1151x70

Sequenza installazione telai necessari:

1 telaio per 2 collettori + 3 telai per collettore AGGIUNTIVO

+ 1 telaio per 2 collettori (dopo l’omega) + 1 telaio per collettore AGGIUNTIVO (dopo l’omega)

Sequenza installazione kit idraulici necessari:

1 kit collegamento idraulico per 2 collettori + 3 kit collegamento idraulico collettore aggiuntivo

+ 1 kit collegamento idraulico con omega + 1 kit collegamento idraulico per 2 collettori

+ 1 kit collegamento idraulico collettore aggiuntivo

Configurazioni con 10 collettori

l

l

l

l

Ingombro totale (lxhxp) mm: 15778x1151x70

Sequenza installazione telai necessari:

1 telaio per 2 collettori + 3 telai per collettore AGGIUNTIVO

+ 1 telaio per 2 collettori (dopo l’omega)

Sequenza installazione kit idraulici necessari:

1 kit collegamento idraulico per 2 collettori + 3 kit collegamento idraulico collettore aggiuntivo

+ 1 kit collegamento idraulico con omega + 1 kit collegamento idraulico per 2 collettori

Ingombro totale (lxhxp) mm: 20270x1151x70

Sequenza installazione telai necessari:

1 telaio per 2 collettori + 3 telai per collettore AGGIUNTIVO

+ 1 telaio per 2 collettori (dopo l’omega) + 2 telai per collettore AGGIUNTIVO (dopo l’omega)

Sequenza installazione kit idraulici necessari:

1 kit collegamento idraulico per 2 collettori + 3 kit collegamento idraulico collettore aggiuntivo

+ 1 kit collegamento idraulico con omega + 1 kit collegamento idraulico per 2 collettori

+ 2 kit collegamento idraulico collettore aggiuntivo

Ingombro totale (lxhxp) mm: 22516x1151x70

Sequenza installazione telai necessari:

1 telaio per 2 collettori + 3 telai per collettore AGGIUNTIVO

+ 1 telaio per 2 collettori (dopo l’omega) + 3 telai per collettore AGGIUNTIVO (dopo l’omega)

Sequenza installazione kit idraulici necessari:

1 kit collegamento idraulico per 2 collettori + 3 kit collegamento idraulico collettore aggiuntivo

+ 1 kit collegamento idraulico con omega + 1 kit collegamento idraulico per 2 collettori

+ 3 kit collegamento idraulico collettore aggiuntivo

Lunghezza kit collegamento idraulico con omega 166 mm.

Per massimizzare la distribuzione delle portate ed il rendimento, si consiglia di collegare i collettori «a croce», con entrata/uscita lati opposti.
