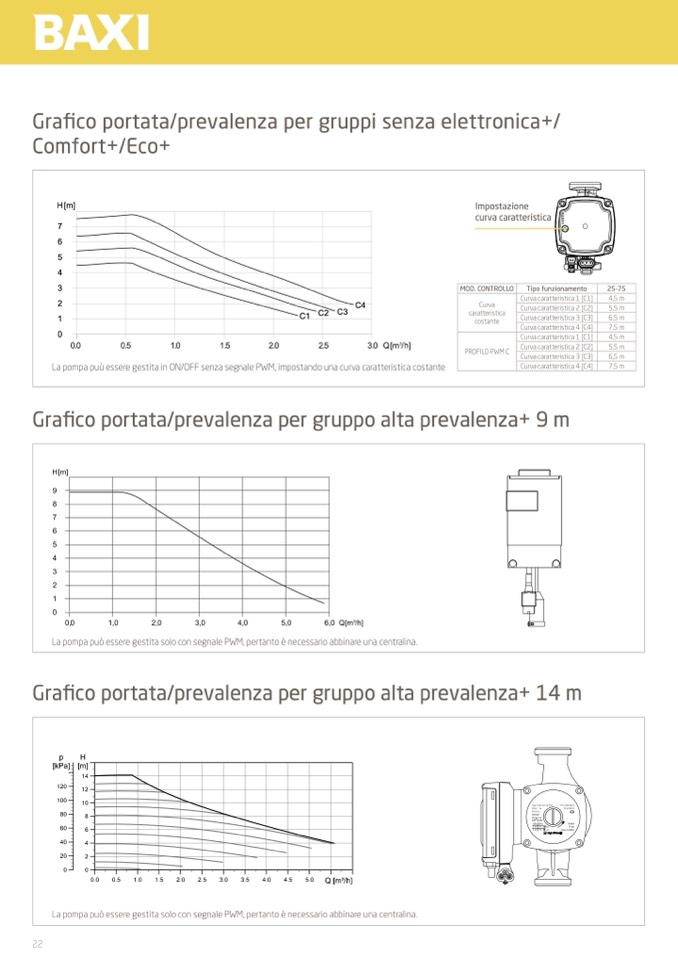

Grafico portata/prevalenza per gruppi senza elettronica+/

Comfort+/Eco+

H [m]

7

6

5

4

3

2

1

0

Impostazione

curva caratteristica

3.,0 Q[m

3

/h]

La pompa puù essere gestita in ON/OFF senza segnale PWM, impostando una curva caratteristica costante

0.0,0

0.5,5

11.0,0

11.5,5

2.20,0

C1

C2 C3

2.52,5

C4

MOD. CONTROLLO

Curva

caratteristica

costante

PROFILO PWM C

Tipo funzionamento

Curva caratteristica 1 [C1]

Curva caratteristica 2 [C2]

Curva caratteristica 3 [C3]

Curva caratteristica 4 [C4]

Curva caratteristica 1 [C1]

Curva caratteristica 2 [C2]

Curva caratteristica 3 [C3]

Curva caratteristica 4 [C4]

25-75

4,5 m

5,5 m

6,5 m

7,5 m

4,5 m

5,5 m

6,5 m

7,5 m

Grafico portata/prevalenza per gruppo alta prevalenza+ 9 m

La pompa può essere gestita solo con segnale PWM, pertanto è necessario abbinare una centralina.

Grafico portata/prevalenza per gruppo alta prevalenza+ 14 m

La pompa può essere gestita solo con segnale PWM, pertanto è necessario abbinare una centralina.
