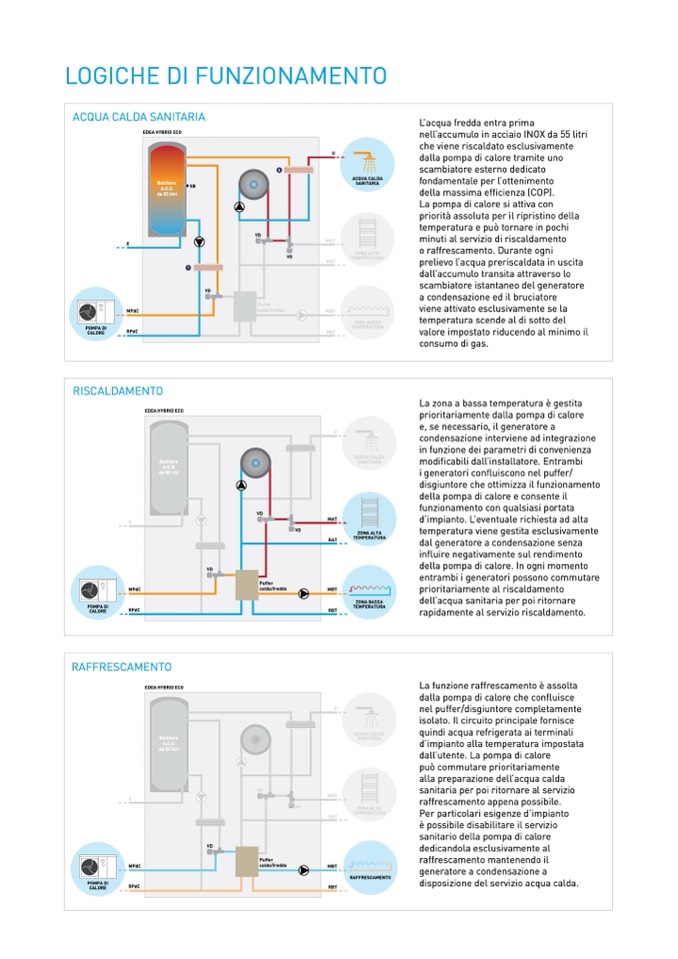

LoGIcHE DI fUNzIoNAMENTo

AcQUA cALDA SANITARIA

L’acqua fredda entra prima

nell’accumulo in acciaio INox da 55 litri

che viene riscaldato esclusivamente

dalla pompa di calore tramite uno

scambiatore esterno dedicato

fondamentale per l’ottenimento

della massima efficienza (coP).

La pompa di calore si attiva con

priorità assoluta per il ripristino della

temperatura e può tornare in pochi

minuti al servizio di riscaldamento

o raffrescamento. Durante ogni

prelievo l’acqua preriscaldata in uscita

dall’accumulo transita attraverso lo

scambiatore istantaneo del generatore

a condensazione ed il bruciatore

viene attivato esclusivamente se la

temperatura scende al di sotto del

valore impostato riducendo al minimo il

consumo di gas.

La zona a bassa temperatura è gestita

prioritariamente dalla pompa di calore

e, se necessario, il generatore a

condensazione interviene ad integrazione

in funzione dei parametri di convenienza

modificabili dall’installatore. Entrambi

i generatori confluiscono nel puffer/

disgiuntore che ottimizza il funzionamento

della pompa di calore e consente il

funzionamento con qualsiasi portata

d’impianto. L’eventuale richiesta ad alta

temperatura viene gestita esclusivamente

dal generatore a condensazione senza

influire negativamente sul rendimento

della pompa di calore. In ogni momento

entrambi i generatori possono commutare

prioritariamente al riscaldamento

dell’acqua sanitaria per poi ritornare

rapidamente al servizio riscaldamento.

La funzione raffrescamento è assolta

dalla pompa di calore che confluisce

nel puffer/disgiuntore completamente

isolato. Il circuito principale fornisce

quindi acqua refrigerata ai terminali

d’impianto alla temperatura impostata

dall’utente. La pompa di calore

può commutare prioritariamente

alla preparazione dell’acqua calda

sanitaria per poi ritornare al servizio

raffrescamento appena possibile.

Per particolari esigenze d’impianto

è possibile disabilitare il servizio

sanitario della pompa di calore

dedicandola esclusivamente al

raffrescamento mantenendo il

generatore a condensazione a

disposizione del servizio acqua calda.
