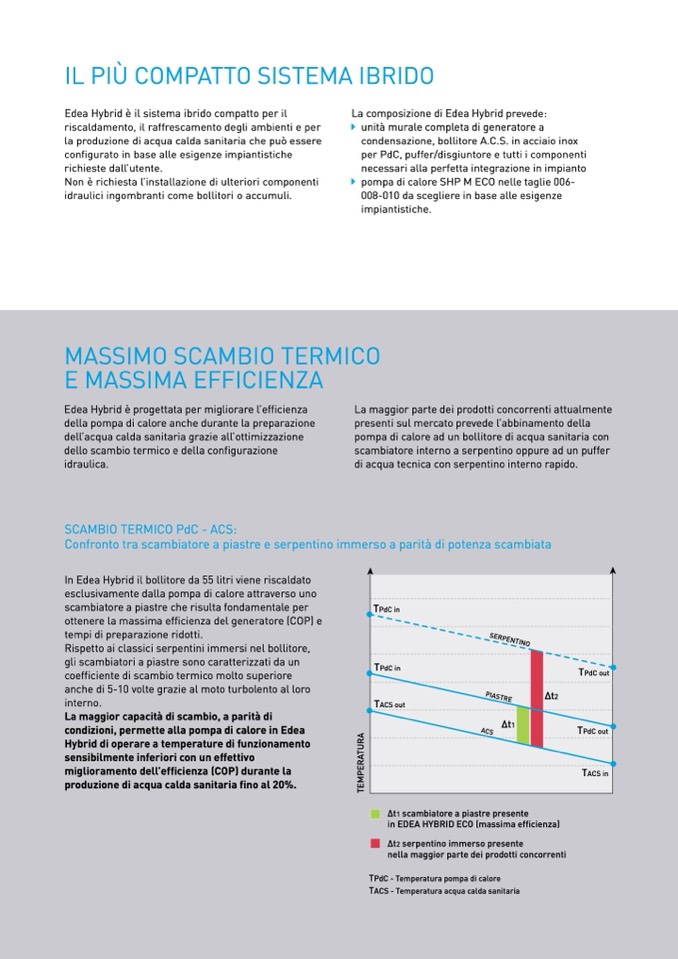

IL PIù coMPATTo SISTEMA IBRIDo
Edea Hybrid è il sistema ibrido compatto per il
riscaldamento, il raffrescamento degli ambienti e per
la produzione di acqua calda sanitaria che può essere
configurato in base alle esigenze impiantistiche
richieste dall’utente.
Non è richiesta l’installazione di ulteriori componenti
idraulici ingombranti come bollitori o accumuli.
La composizione di Edea Hybrid prevede:
unità murale completa di generatore a
condensazione, bollitore A.c.S. in acciaio inox
per Pdc, puffer/disgiuntore e tutti i componenti
necessari alla perfetta integrazione in impianto
pompa di calore SHP M Eco nelle taglie 006-
008-010 da scegliere in base alle esigenze
impiantistiche.
MASSIMo ScAMBIo TERMIco
E MASSIMA EffIcIENzA
Edea Hybrid è progettata per migliorare l’efficienza
della pompa di calore anche durante la preparazione
dell’acqua calda sanitaria grazie all’ottimizzazione
dello scambio termico e della configurazione
idraulica.
La maggior parte dei prodotti concorrenti attualmente
presenti sul mercato prevede l’abbinamento della
pompa di calore ad un bollitore di acqua sanitaria con
scambiatore interno a serpentino oppure ad un puffer
di acqua tecnica con serpentino interno rapido.
ScAMBIo TERMIco Pdc - AcS:
confronto tra scambiatore a piastre e serpentino immerso a parità di potenza scambiata
In Edea Hybrid il bollitore da 55 litri viene riscaldato
esclusivamente dalla pompa di calore attraverso uno
scambiatore a piastre che risulta fondamentale per
ottenere la massima efficienza del generatore (coP) e
tempi di preparazione ridotti.
Rispetto ai classici serpentini immersi nel bollitore,
gli scambiatori a piastre sono caratterizzati da un
coefficiente di scambio termico molto superiore
anche di 5-10 volte grazie al moto turbolento al loro
interno.
la maggior capacità di scambio, a parità di
condizioni, permette alla pompa di calore in Edea
Hybrid di operare a temperature di funzionamento
sensibilmente inferiori con un effettivo
miglioramento dell’efficienza (cOP) durante la
produzione di acqua calda sanitaria fino al 20%.
TPdC in
TPdC in
TPdC out
TACS out
∆t2
∆t1
TPdC out
TACS in
∆t1 scambiatore a piastre presente
in EDEA HYBRID ECO (massima efficienza)
∆t2 serpentino immerso presente
nella maggior parte dei prodotti concorrenti
TPdC - Temperatura pompa di calore
TACS - Temperatura acqua calda sanitaria
SERPENTINO
PIASTRE
ACS
T
E
M
P
E
R
A
T
U
R
A
