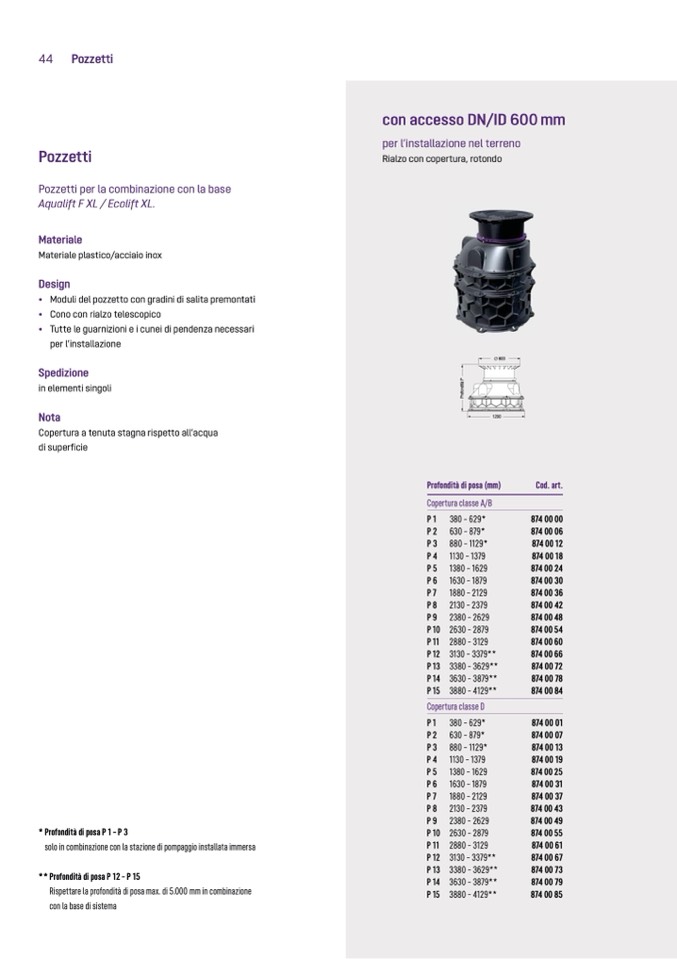

44
Pozzetti
Pozzetti
Pozzetti per la combinazione con la base
Aqualift F XL / Ecolift XL.
Materiale
Materiale plastico/acciaio inox
Design
• Moduli del pozzetto con gradini di salita premontati
• Cono con rialzo telescopico
• Tutte le guarnizioni e i cunei di pendenza necessari
per l’installazione
Spedizione
in elementi singoli
Nota
Copertura a tenuta stagna rispetto all’acqua
di superficie
*ProfonditàdiposaP1–P3
solo in combinazione con la stazione di pompaggio installata immersa
** Profondità di posa P 12 – P 15
Rispettare la profondità di posa max. di 5.000 mm in combinazione
con la base di sistema
con accesso DN/ID 600 mm
per l’installazione nel terreno
Rialzo con copertura, rotondo
Ø 600
1200
Profondità di posa (mm)
Copertura classe A/B
P1
380 – 629*
P2
630 – 879*
P3
880 – 1129*
P4
1130 – 1379
P5
1380 – 1629
P6
1630 – 1879
P7
1880 – 2129
P8
2130 – 2379
P9
2380 – 2629
P10 2630 – 2879
P11 2880 – 3129
P12 3130 – 3379**
P13 3380 – 3629**
P14 3630 – 3879**
P15 3880 – 4129**
Copertura classe D
P1
380 – 629*
P2
630 – 879*
P3
880 – 1129*
P4
1130 – 1379
P5
1380 – 1629
P6
1630 – 1879
P7
1880 – 2129
P8
2130 – 2379
P9
2380 – 2629
P10 2630 – 2879
P11 2880 – 3129
P12 3130 – 3379**
P13 3380 – 3629**
P14 3630 – 3879**
P15 3880 – 4129**
Cod. art.
874 00 00
874 00 06
874 00 12
874 00 18
874 00 24
874 00 30
874 00 36
874 00 42
874 00 48
874 00 54
874 00 60
874 00 66
874 00 72
874 00 78
874 00 84
874 00 01
874 00 07
874 00 13
874 00 19
874 00 25
874 00 31
874 00 37
874 00 43
874 00 49
874 00 55
874 00 61
874 00 67
874 00 73
874 00 79
874 00 85
P
r
o
f
o
n
d
i
t
a
̀
P
