24
Stazioni di sollevamento

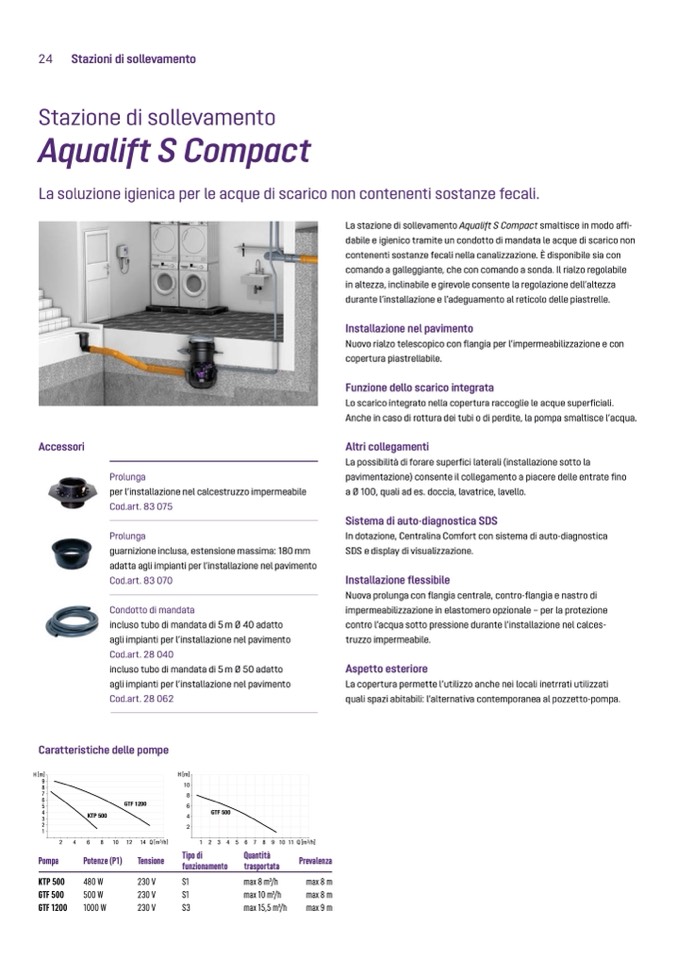

Stazione di sollevamento
Aqualift S Compact
La soluzione igienica per le acque di scarico non contenenti sostanze fecali.
Accessori
La stazione di sollevamento Aqualift S Compact smaltisce in modo affi-
dabile e igienico tramite un condotto di mandata le acque di scarico non
contenenti sostanze fecali nella canalizzazione. È disponibile sia con
comando a galleggiante, che con comando a sonda. Il rialzo regolabile
in altezza, inclinabile e girevole consente la regolazione dell’altezza
durante l’installazione e l’adeguamento al reticolo delle piastrelle.
Installazione nel pavimento
Nuovo rialzo telescopico con flangia per l’impermeabilizzazione e con
copertura piastrellabile.
Funzione dello scarico integrata
Lo scarico integrato nella copertura raccoglie le acque superficiali.
Anche in caso di rottura dei tubi o di perdite, la pompa smaltisce l’acqua.
Altri collegamenti
La possibilità di forare superfici laterali (installazione sotto la
pavimentazione) consente il collegamento a piacere delle entrate fino
a Ø 100, quali ad es. doccia, lavatrice, lavello.
Sistema di auto-diagnostica SDS
In dotazione, Centralina Comfort con sistema di auto-diagnostica
SDS e display di visualizzazione.
Installazione flessibile
Nuova prolunga con flangia centrale, contro-flangia e nastro di
impermeabilizzazione in elastomero opzionale – per la protezione
contro l’acqua sotto pressione durante l’installazione nel calces-
truzzo impermeabile.
Aspetto esteriore
La copertura permette l’utilizzo anche nei locali inetrrati utilizzati
quali spazi abitabili: l’alternativa contemporanea al pozzetto-pompa.
Prolunga
per l’installazione nel calcestruzzo impermeabile
Cod.art. 83 075
Prolunga
guarnizione inclusa, estensione massima: 180 mm
adatta agli impianti per l’installazione nel pavimento
Cod.art. 83 070
Condotto di mandata
incluso tubo di mandata di 5 m Ø 40 adatto
agli impianti per l’installazione nel pavimento
Cod.art. 28 040
incluso tubo di mandata di 5 m Ø 50 adatto
agli impianti per l’installazione nel pavimento
Cod.art. 28 062
Caratteristiche delle pompe
H [m]
10
8
6
4
2
H [m]
9
8
7
6
GTF 1200
5
4
KTP 500
3
2
1
2
4
6
8
10
12
14Q[m
3
/h]
GTF 500
Pompa
Potenze (P1)
Tensione
Tipo di
funzionamento
S1
S1
S3
Quantità
Prevalenza
trasportata
max8m3/h
max8m
max10m3/h
max8m
max 15,5 m3/h
max 9 m
1 2 3 4 5 6 7 8 9 10 11 Q[m
3
/h]
KTP500
480W
230V
GTF500
500W
230V
GTF 1200
1000 W
230 V
