18
Stazioni di sollevamento

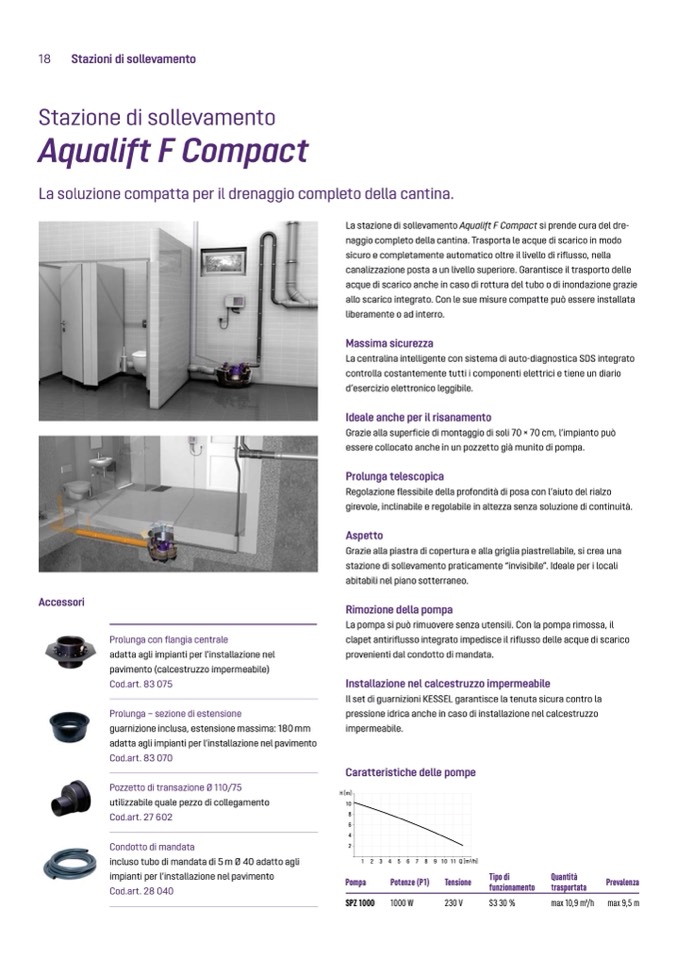

Stazione di sollevamento
Aqualift F Compact
La soluzione compatta per il drenaggio completo della cantina.
Accessori
La stazione di sollevamento Aqualift F Compact si prende cura del dre-
naggio completo della cantina. Trasporta le acque di scarico in modo
sicuro e completamente automatico oltre il livello di riflusso, nella
canalizzazione posta a un livello superiore. Garantisce il trasporto delle
acque di scarico anche in caso di rottura del tubo o di inondazione grazie
allo scarico integrato. Con le sue misure compatte può essere installata
liberamente o ad interro.
Massima sicurezza
La centralina intelligente con sistema di auto-diagnostica SDS integrato
controlla costantemente tutti i componenti elettrici e tiene un diario
d’esercizio elettronico leggibile.
Ideale anche per il risanamento
Grazie alla superficie di montaggio di soli 70 × 70 cm, l’impianto può
essere collocato anche in un pozzetto già munito di pompa.
Prolunga telescopica
Regolazione flessibile della profondità di posa con l’aiuto del rialzo
girevole, inclinabile e regolabile in altezza senza soluzione di continuità.
Aspetto
Grazie alla piastra di copertura e alla griglia piastrellabile, si crea una
stazione di sollevamento praticamente “invisibile”. Ideale per i locali
abitabili nel piano sotterraneo.
Rimozione della pompa
La pompa si può rimuovere senza utensili. Con la pompa rimossa, il
clapet antiriflusso integrato impedisce il riflusso delle acque di scarico
provenienti dal condotto di mandata.
Prolunga con flangia centrale
adatta agli impianti per l’installazione nel
pavimento (calcestruzzo impermeabile)
Cod.art. 83 075
Prolunga – sezione di estensione
guarnizione inclusa, estensione massima: 180 mm
adatta agli impianti per l’installazione nel pavimento
Cod.art. 83 070
Pozzetto di transazione Ø 110/75
utilizzabile quale pezzo di collegamento
Cod.art. 27 602
Condotto di mandata
incluso tubo di mandata di 5 m Ø 40 adatto agli
impianti per l’installazione nel pavimento
Cod.art. 28 040
Installazione nel calcestruzzo impermeabile
Il set di guarnizioni KESSEL garantisce la tenuta sicura contro la
pressione idrica anche in caso di installazione nel calcestruzzo
impermeabile.
Caratteristiche delle pompe
H [m]
10
8
6
4
2
1 2 3 4 5 6 7 8 9 10 11 Q[m
3
/h]
Pompa
Potenze (P1)
Tensione
Tipo di
funzionamento
Quantità
trasportata
Prevalenza
SPZ1000
1000W
230V
S330%
max10,9m3/h
max9,5m
