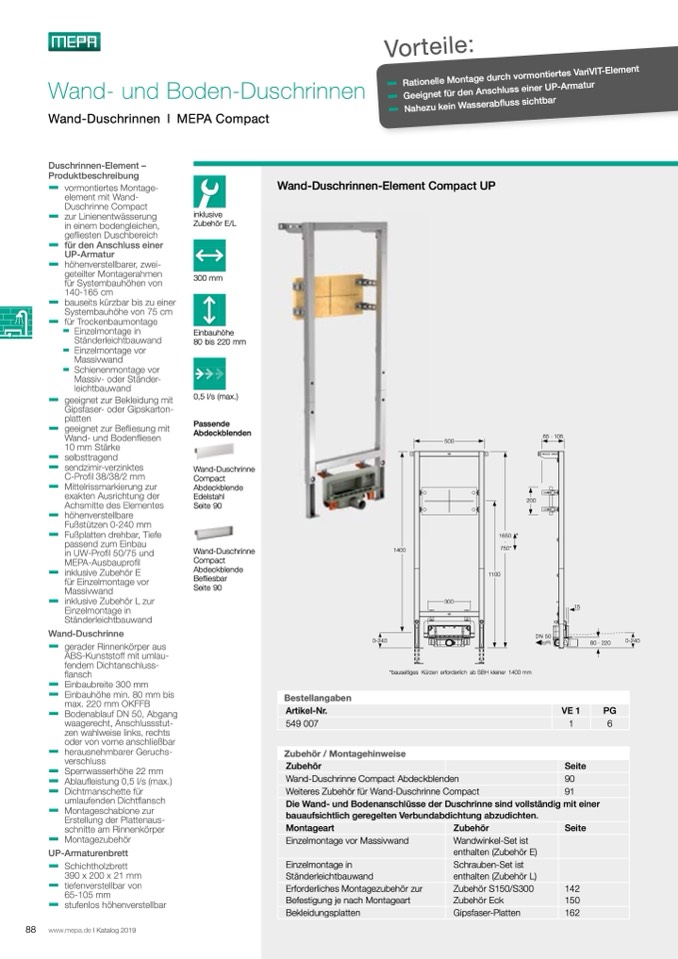

Vorteile:
❚
❚
❚
Rationelle Montage durch vormontiertes VariVIT-Elem
Geeignet für den Anschluss einer UP-Armatur
Nahezu kein Wasserabfluss sichtbar
Wand- und Boden-Duschrinnen
Wand-Duschrinnen l MEPA Compact
Duschrinnen-Element –
Produktbeschreibung
❚ vormontiertes Montage-
element mit Wand-
❚
Duschrinne Compact
zur Linienentwässerung
in einem bodengleichen,
gefliesten Duschbereich
für den Anschluss einer
UP-Armatur
höhenverstellbarer, zwei-
geteilter Montagerahmen
für Systembauhöhen von
140-165 cm
bauseits kürzbar bis zu einer
Systembauhöhe von 75 cm
für Trockenbaumontage
❚
Einzelmontage in
Ständerleichtbauwand
❚
Einzelmontage vor
Massivwand
❚
Schienenmontage vor
Massiv- oder Ständer-
leichtbauwand
❚
❚
❚
❚
❚
❚
❚
❚
Wand-Duschrinnen-Element Compact UP
❚
❚
❚
❚
inklusive
Zubehör E/L
300 mm
Einbauhöhe
80 bis 220 mm
0,5 l/s (max.)
Passende
Abdeckblenden
Wand-Duschrinne
Compact
Abdeckblende
Edelstahl
Seite 90
geeignet zur Bekleidung mit
Gipsfaser- oder Gipskarton-
platten
geeignet zur Befliesung mit
Wand- und Bodenfliesen
10 mm Stärke
selbsttragend
sendzimir-verzinktes
C-Profil 38/38/2 mm
Mittelrissmarkierung zur
exakten Ausrichtung der
Achsmitte des Elementes
höhenverstellbare
Fußstützen 0-240 mm
Fußplatten drehbar, Tiefe
passend zum Einbau
in UW-Profil 50/75 und
MEPA-Ausbauprofil
inklusive Zubehör E
für Einzelmontage vor
Massivwand
500
65 - 105
1650 *
-
200
100
❚ inklusive Zubehör L zur
Einzelmontage in
Ständerleichtbauwand
300
*bauseitiges Kürzen erforderlich ab SBH kleiner 1400 mm
15
Wand-Duschrinne
0-240
DN 50
0-240
❚ gerader Rinnenkörper aus
ABS-Kunststoff mit umlau-
fendem Dichtanschluss-
flansch
80 - 220
❚ Einbaubreite 300 mm
❚ Einbauhöhe min. 80 mm bis
❚
max. 220 mm OKFFB
Bestellangaben
Artikel-Nr.
549 007
VE 1
PG
1
6
Bodenablauf DN 50, Abgang
waagerecht, Anschlussstut-
zen wahlweise links, rechts
❚
oder von vorne anschließbar
herausnehmbarer Geruchs-
❚
verschluss
❚
Sperrwasserhöhe 22 mm
❚
Ablaufleistung 0,5 l/s (max.)
Dichtmanschette für
umlaufenden Dichtflansch
Montageschablone zur
Erstellung der Plattenaus-
schnitte am Rinnenkörper
Montagezubehör
Zubehör / Montagehinweise
❚
❚
Zubehör
Seite
Wand-Duschrinne Compact Abdeckblenden
90
Weiteres Zubehör für Wand-Duschrinne Compact
91
Die Wand- und Bodenanschlüsse der Duschrinne sind vollständig mit einer
bauaufsichtlich geregelten Verbundabdichtung abzudichten.
UP-Armaturenbrett
❚ Schichtholzbrett
Montageart
Einzelmontage vor Massivwand
Einzelmontage in
Ständerleichtbauwand
Erforderliches Montagezubehör zur
Befestigung je nach Montageart
Bekleidungsplatten
Zubehör
Seite
Wandwinkel-Set ist
enthalten (Zubehör E)
Schrauben-Set ist
enthalten (Zubehör L)
Zubehör S150/S300
142
Zubehör Eck
150
Gipsfaser-Platten
162
❚
❚
390 x 200 x 21 mm
tiefenverstellbar von
65-105 mm
stufenlos höhenverstellbar
88 www.mepa.de I Katalog 2019
Wand-Duschrinne
1400
750*
Compact
Abdeckblende
1
Befliesbar
Seite 90
