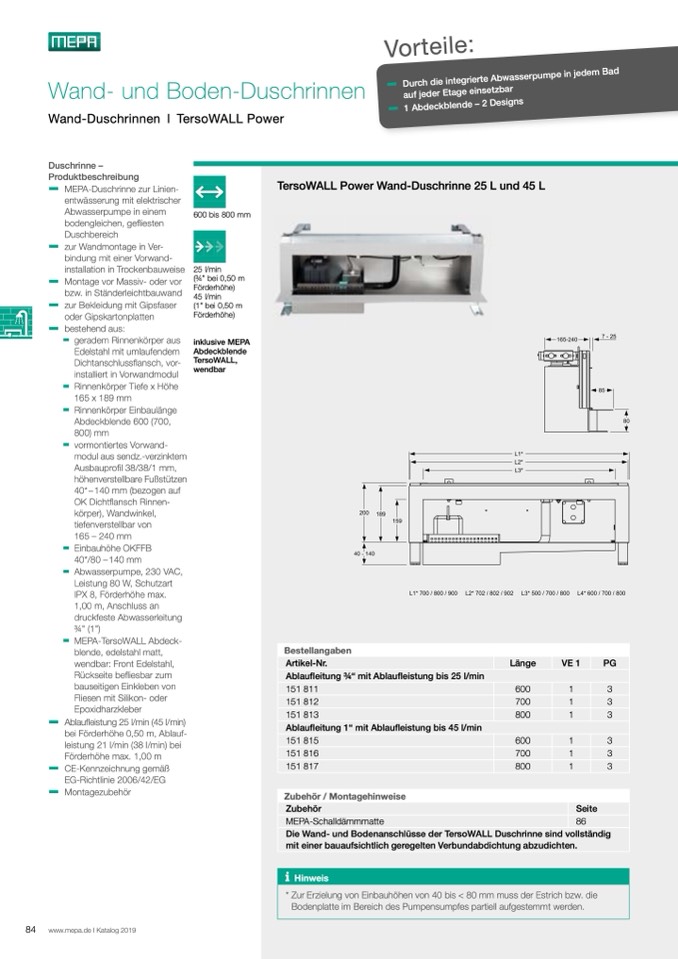

Vorteile:

❚

Durch die integrierte Abwasserpumpe in jedem Bad

auf jeder Etage einsetzbar

1 Abdeckblende – 2 Designs

❚

Wand- und Boden-Duschrinnen

Wand-Duschrinnen l TersoWALL Power

Duschrinne –

Produktbeschreibung

❚ MEPA-Duschrinne zur Linien-

TersoWALL Power Wand-Duschrinne 25 L und 45 L

entwässerung mit elektrischer

Abwasserpumpe in einem

bodengleichen, gefliesten

Duschbereich

❚

❚

❚

600 bis 800 mm

25 l/min

(3⁄4" bei 0,50 m

Förderhöhe)

45 l/min

(1" bei 0,50 m

Förderhöhe)

inklusive MEPA

Abdeckblende

TersoWALL,

wendbar

❚

Ablaufleistung 25 l/min (45 l/min)

bei Förderhöhe 0,50 m, Ablauf-

leistung 21 l/min (38 l/min) bei

Förderhöhe max. 1,00 m

600

1

700

1

800

1

600

1

700

1

800

1

3

3

3

3

3

3

❚

EG-Richtlinie 2006/42/EG

Montagezubehör

zur Wandmontage in Ver-

bindung mit einer Vorwand-

installation in Trockenbauweise

Montage vor Massiv- oder vor

bzw. in Ständerleichtbauwand

zur Bekleidung mit Gipsfaser

oder Gipskartonplatten

bestehend aus:

❚

❚

geradem Rinnenkörper aus

Edelstahl mit umlaufendem

Dichtanschlussflansch, vor-

installiert in Vorwandmodul

❚

Rinnenkörper Tiefe x Höhe

165 x 189 mm

❚

Rinnenkörper Einbaulänge

Abdeckblende 600 (700,

800) mm

❚

vormontiertes Vorwand-

modul aus sendz.-verzinktem

Ausbauprofil 38/38/1 mm,

höhenverstellbare Fußstützen

40*–140 mm (bezogen auf

OK Dichtflansch Rinnen-

körper), Wandwinkel,

tiefenverstellbar von

165 – 240 mm

❚

Einbauhöhe OKFFB

40*/80 –140 mm

❚

Abwasserpumpe, 230 VAC,

Leistung 80 W, Schutzart

IPX 8, Förderhöhe max.

1,00 m, Anschluss an

druckfeste Abwasserleitung

3⁄4" (1")

❚

MEPA-TersoWALL Abdeck-

blende, edelstahl matt,

wendbar: Front Edelstahl,

Rückseite befliesbar zum

bauseitigen Einkleben von

Fliesen mit Silikon- oder

Epoxidharzkleber

Bestellangaben

Artikel-Nr.

Ablaufleitung 3⁄4“ mit Ablaufleistung bis 25 l/min

151 811

151 812

151 813

Ablaufleitung 1“ mit Ablaufleistung bis 45 l/min

151 815

151 816

151 817

Zubehör / Montagehinweise

Zubehör

MEPA-Schalldämmmatte

Länge

VE 1

PG

❚ CE-Kennzeichnung gemäß

84 www.mepa.de I Katalog 2019

Die Wand- und Bodenanschlüsse der TersoWALL Duschrinne sind vollständig

mit einer bauaufsichtlich geregelten Verbundabdichtung abzudichten.

i

Hinweis

* Zur Erzielung von Einbauhöhen von 40 bis < 80 mm muss der Estrich bzw. die

Bodenplatte im Bereich des Pumpensumpfes partiell aufgestemmt werden.

Seite

86
