Vorteile:

❚

Siphonabgang 5 cm höher als bei konventionellen

Siphon = effektiv 5 cm mehr Gefälle

Nahezu kein Wasserabfluss sichtbar

Abdeckblende in 2 Designs

❚

❚

Wand- und Boden-Duschrinnen

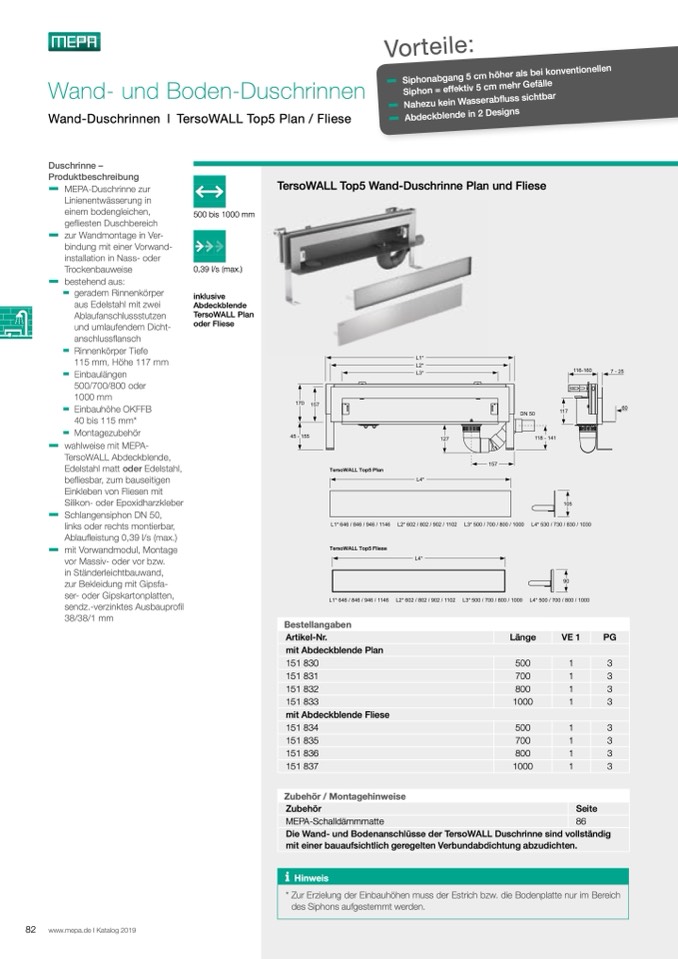

Wand-Duschrinnen l TersoWALL Top5 Plan / Fliese

Duschrinne –

Produktbeschreibung

❚ MEPA-Duschrinne zur

❚

TersoWALL Top5 Wand-Duschrinne Plan und Fliese

❚

❚

❚

aus Edelstahl mit zwei

Ablaufanschlussstutzen

und umlaufendem Dicht-

anschlussflansch

❚

Rinnenkörper Tiefe

115 mm, Höhe 117 mm

❚

Einbaulängen

500/700/800 oder

1000 mm

❚

Einbauhöhe OKFFB

40 bis 115 mm*

❚

Montagezubehör

wahlweise mit MEPA-

TersoWALL Abdeckblende,

Edelstahl matt oder Edelstahl,

befliesbar, zum bauseitigen

Einkleben von Fliesen mit

Silikon- oder Epoxidharzkleber

Schlangensiphon DN 50,

links oder rechts montierbar,

Ablaufleistung 0,39 l/s (max.)

mit Vorwandmodul, Montage

vor Massiv- oder vor bzw.

in Ständerleichtbauwand,

zur Bekleidung mit Gipsfa-

ser- oder Gipskartonplatten,

sendz.-verzinktes Ausbauprofil

38/38/1 mm

TersoWALL Top5 Plan

TersoWALL Top5 Fliese

Bestellangaben

Artikel-Nr.

mit Abdeckblende Plan

151 830

151 831

151 832

151 833

mit Abdeckblende Fliese

151 834

151 835

151 836

151 837

Zubehör / Montagehinweise

Zubehör

MEPA-Schalldämmmatte

Linienentwässerung in

einem bodengleichen,

gefliesten Duschbereich

zur Wandmontage in Ver-

bindung mit einer Vorwand-

installation in Nass- oder

Trockenbauweise

bestehend aus:

500 bis 1000 mm

0,39 l/s (max.)

inklusive

Abdeckblende

TersoWALL Plan

oder Fliese

❚

❚

geradem Rinnenkörper

82 www.mepa.de I Katalog 2019

Die Wand- und Bodenanschlüsse der TersoWALL Duschrinne sind vollständig

mit einer bauaufsichtlich geregelten Verbundabdichtung abzudichten.

i

Hinweis

* Zur Erzielung der Einbauhöhen muss der Estrich bzw. die Bodenplatte nur im Bereich

des Siphons aufgestemmt werden.

Länge

VE 1

PG

500

1

700

1

800

1

1000

1

500

1

700

1

800

1

1000

1

3

3

3

3

3

3

3

3

Seite

86
