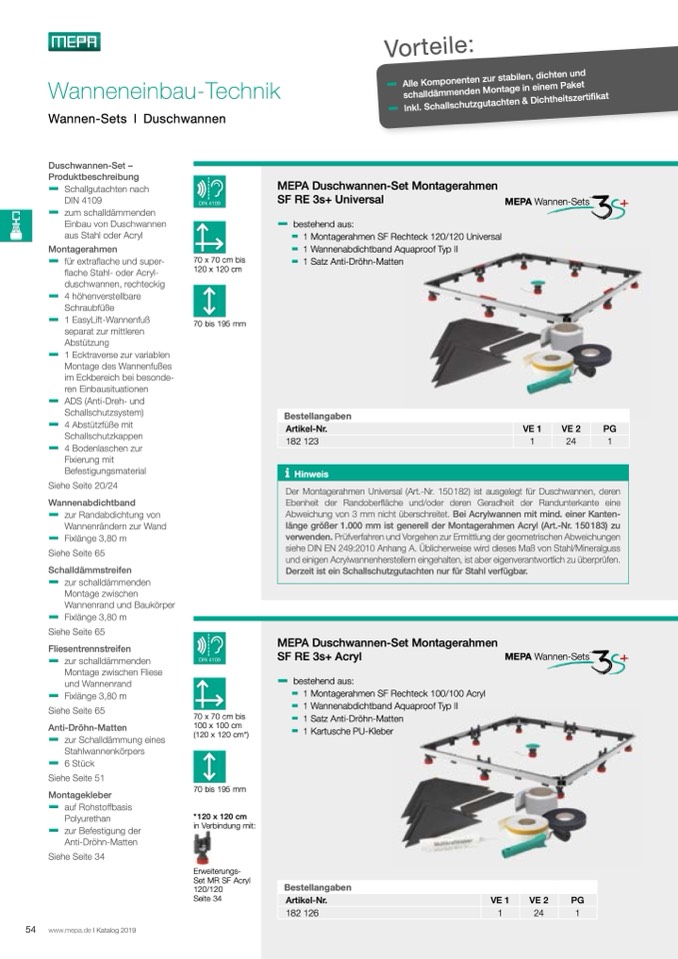

MEPA Duschwannen-Set Montagerahmen
SF RE 3s+ Universal
MEPA Wannen-Sets
❚
❚
1 Montagerahmen SF Rechteck 120/120 Universal
❚
1 Wannenabdichtband Aquaproof Typ II
❚
1 Satz Anti-Dröhn-Matten
bestehend aus:
Bestellangaben
Artikel-Nr.
VE 1
VE 2
PG
182 123
1
24
1
i
Hinweis
Der Montagerahmen Universal (Art.-Nr. 150182) ist ausgelegt für Duschwannen, deren
Ebenheit der Randoberfläche und/oder deren Geradheit der Randunterkante eine
Abweichung von 3 mm nicht überschreitet. Bei Acrylwannen mit mind. einer Kanten-
länge größer 1.000 mm ist generell der Montagerahmen Acryl (Art.-Nr. 150183) zu
verwenden. Prüfverfahren und Vorgehen zur Ermittlung der geometrischen Abweichungen
siehe DIN EN 249:2010 Anhang A. Üblicherweise wird dieses Maß von Stahl/Mineralguss
und einigen Acrylwannenherstellern eingehalten, ist aber eigenverantwortlich zu überprüfen.
Derzeit ist ein Schallschutzgutachten nur für Stahl verfügbar.
MEPA Duschwannen-Set Montagerahmen
SF RE 3s+ Acryl
MEPA Wannen-Sets
❚
❚
1 Montagerahmen SF Rechteck 100/100 Acryl
❚
1 Wannenabdichtband Aquaproof Typ II
❚
1 Satz Anti-Dröhn-Matten
❚
1 Kartusche PU-Kleber
bestehend aus:
Bestellangaben
Artikel-Nr.
VE 1
VE 2
PG
182 126
1
24
1
Vorteile:
❚
Alle Komponenten zur stabilen, dichten und
schalldämmenden Montage in einem Paket
Inkl. Schallschutzgutachten & Dichtheitszertifikat
❚
Wanneneinbau-Technik
Wannen-Sets l Duschwannen
Duschwannen-Set –
Produktbeschreibung
❚
❚
Montagerahmen
❚ für extraflache und super-
flache Stahl- oder Acryl-
Schallgutachten nach
DIN 4109
zum schalldämmenden
Einbau von Duschwannen
aus Stahl oder Acryl
duschwannen, rechteckig
4 höhenverstellbare
Schraubfüße
1 EasyLift-Wannenfuß
separat zur mittleren
Abstützung
❚
❚
❚
❚
Siehe Seite 20/24
Wannenabdichtband
❚
❚
Siehe Seite 65
Schalldämmstreifen
❚
❚
Siehe Seite 65
Fliesentrennstreifen
❚
❚
Siehe Seite 65
Anti-Dröhn-Matten
❚ zur Schalldämmung eines
Stahlwannenkörpers
6 Stück
Siehe Seite 51
Montagekleber
❚
❚
Siehe Seite 34
70 x 70 cm bis
120 x 120 cm
70 bis 195 mm
❚
❚
1 Ecktraverse zur variablen
Montage des Wannenfußes
im Eckbereich bei besonde-
ren Einbausituationen
ADS (Anti-Dreh- und
Schallschutzsystem)
4 Abstützfüße mit
Schallschutzkappen
4 Bodenlaschen zur
Fixierung mit
Befestigungsmaterial
zur Randabdichtung von
Wannenrändern zur Wand
Fixlänge 3,80 m
zur schalldämmenden
Montage zwischen
Wannenrand und Baukörper
Fixlänge 3,80 m
zur schalldämmenden
Montage zwischen Fliese
und Wannenrand
Fixlänge 3,80 m
❚
70 x 70 cm bis
100 x 100 cm
(120 x 120 cm*)
70 bis 195 mm
*120 x 120 cm
auf Rohstoffbasis
Polyurethan
zur Befestigung der
Anti-Dröhn-Matten
i
ndung mit:
54 www.mepa.de I Katalog 2019
i
n
n V
n V e
e r
r b
b i
i
Erweiterungs-
Set MR SF Acryl
120/120
Seite 34
