Vorteile:

❚

❚

❚

❚

Für Stahl, Mineralguss, Acryl

Flexibel abläng- und einstellbar

Alle Montageschritte erfolgen bequem von oben

Ein Modell für viele Duschwannengrößen

Wanneneinbau-Technik

Duschwannenfüße l Stahl/Mineralguss/Acryl

Montagerahmen –

Produktbeschreibung

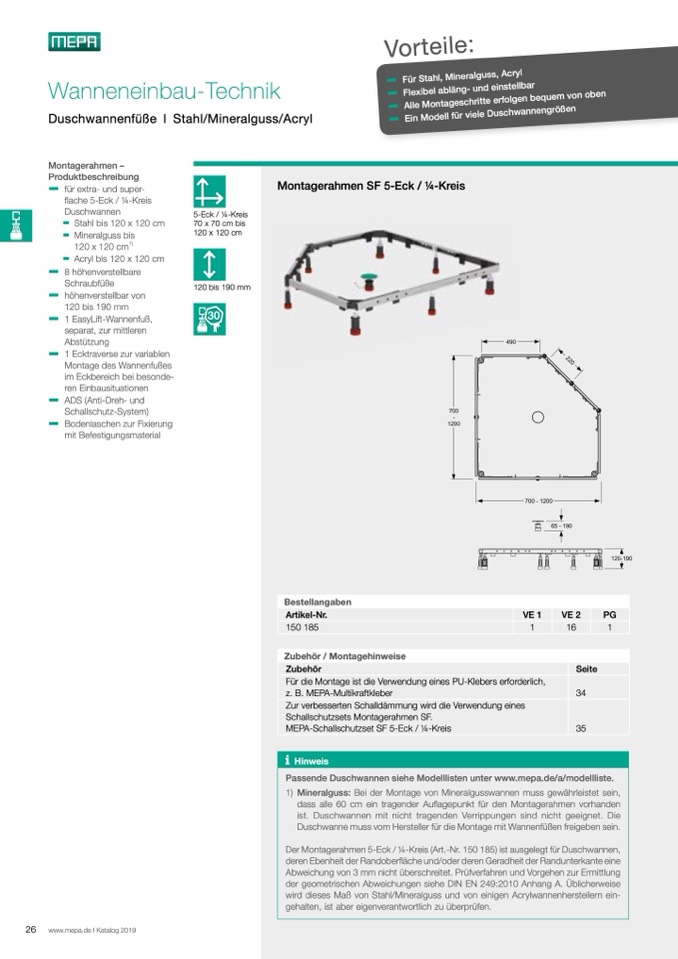

Montagerahmen SF 5-Eck / 1⁄4-Kreis

❚

❚

❚

❚

❚

❚

❚

für extra- und super-

flache 5-Eck / 1⁄4-Kreis

Duschwannen

❚

Stahl bis 120 x 120 cm

❚

Mineralguss bis

120 x 120 cm

1)

❚

Acryl bis 120 x 120 cm

5-Eck / 1⁄4-Kreis

70 x 70 cm bis

120 x 120 cm

120 bis 190 mm

30

8 höhenverstellbare

Schraubfüße

höhenverstellbar von

120 bis 190 mm

1 EasyLift-Wannenfuß,

separat, zur mittleren

Abstützung

1 Ecktraverse zur variablen

Montage des Wannenfußes

im Eckbereich bei besonde-

ren Einbausituationen

ADS (Anti-Dreh- und

Schallschutz-System)

Bodenlaschen zur Fixierung

mit Befestigungsmaterial

26 www.mepa.de I Katalog 2019

Bestellangaben

Artikel-Nr.

150 185

Zubehör / Montagehinweise

Zubehör

VE 1

1

VE 2

PG

16

1

Seite

34

35

Für die Montage ist die Verwendung eines PU-Klebers erforderlich,

z. B. MEPA-Multikraftkleber

Zur verbesserten Schalldämmung wird die Verwendung eines

Schallschutzsets Montagerahmen SF.

MEPA-Schallschutzset SF 5-Eck / 1⁄4-Kreis

i

Hinweis

Passende Duschwannen siehe Modelllisten unter www.mepa.de/a/modellliste.

1) Mineralguss: Bei der Montage von Mineralgusswannen muss gewährleistet sein,

dass alle 60 cm ein tragender Auflagepunkt für den Montagerahmen vorhanden

ist. Duschwannen mit nicht tragenden Verrippungen sind nicht geeignet. Die

Duschwanne muss vom Hersteller für die Montage mit Wannenfüßen freigeben sein.

Der Montagerahmen 5-Eck / 1⁄4-Kreis (Art.-Nr. 150 185) ist ausgelegt für Duschwannen,

deren Ebenheit der Randoberfläche und/oder deren Geradheit der Randunterkante eine

Abweichung von 3 mm nicht überschreitet. Prüfverfahren und Vorgehen zur Ermittlung

der geometrischen Abweichungen siehe DIN EN 249:2010 Anhang A. Üblicherweise

wird dieses Maß von Stahl/Mineralguss und von einigen Acrylwannenherstellern ein-

gehalten, ist aber eigenverantwortlich zu überprüfen.
