Vorteile:

❚

❚

❚

❚

Für Stahl, Mineralguss, Acryl

Flexibel abläng- und einstellbar

Alle Montageschritte erfolgen bequem von oben

Ein Modell für viele Duschwannengrößen

Wanneneinbau-Technik

Duschwannenfüße l Stahl/Mineralguss/Acryl

Montagerahmen –

Produktbeschreibung

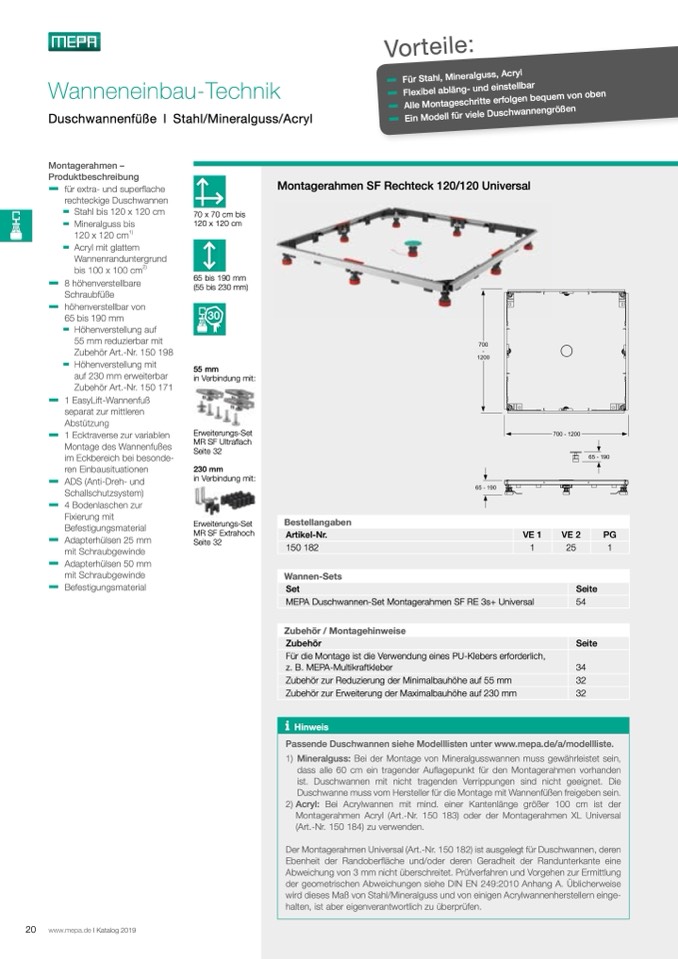

Montagerahmen SF Rechteck 120/120 Universal

❚

❚

❚

❚

❚

❚

❚

❚

❚

❚

für extra- und superflache

rechteckige Duschwannen

❚

Stahl bis 120 x 120 cm

❚

Mineralguss bis

120 x 120 cm

1)

❚

Acryl mit glattem

Wannenranduntergrund

bis 100 x 100 cm

2)

8 höhenverstellbare

Schraubfüße

höhenverstellbar von

65 bis 190 mm

❚

Höhenverstellung auf

55 mm reduzierbar mit

Zubehör Art.-Nr. 150 198

❚

Höhenverstellung mit

auf 230 mm erweiterbar

Zubehör Art.-Nr. 150 171

70 x 70 cm bis

120 x 120 cm

65 bis 190 mm

(55 bis 230 mm)

30

55 mm

in Verbindung mit:

Erweiterungs-Set

MR SF Ultraflach

Seite 32

230 mm

in Verbindung mit:

Erweiterungs-Set

MR SF Extrahoch

Seite 32

1 EasyLift-Wannenfuß

separat zur mittleren

Abstützung

1 Ecktraverse zur variablen

Montage des Wannenfußes

im Eckbereich bei besonde-

ren Einbausituationen

ADS (Anti-Dreh- und

Schallschutzsystem)

4 Bodenlaschen zur

Fixierung mit

Befestigungsmaterial

Adapterhülsen 25 mm

mit Schraubgewinde

Adapterhülsen 50 mm

mit Schraubgewinde

Befestigungsmaterial

Bestellangaben

Artikel-Nr.

150 182

Wannen-Sets

Set

VE 1

1

VE 2

PG

25

1

Seite

54

Seite

34

32

32

20 www.mepa.de I Katalog 2019

MEPA Duschwannen-Set Montagerahmen SF RE 3s+ Universal

Zubehör / Montagehinweise

Zubehör

Für die Montage ist die Verwendung eines PU-Klebers erforderlich,

z. B. MEPA-Multikraftkleber

Zubehör zur Reduzierung der Minimalbauhöhe auf 55 mm

Zubehör zur Erweiterung der Maximalbauhöhe auf 230 mm

i

Hinweis

Passende Duschwannen siehe Modelllisten unter www.mepa.de/a/modellliste.

1) Mineralguss: Bei der Montage von Mineralgusswannen muss gewährleistet sein,

dass alle 60 cm ein tragender Auflagepunkt für den Montagerahmen vorhanden

ist. Duschwannen mit nicht tragenden Verrippungen sind nicht geeignet. Die

Duschwanne muss vom Hersteller für die Montage mit Wannenfüßen freigeben sein.

2) Acryl: Bei Acrylwannen mit mind. einer Kantenlänge größer 100 cm ist der

Montagerahmen Acryl (Art.-Nr. 150 183) oder der Montagerahmen XL Universal

(Art.-Nr. 150 184) zu verwenden.

Der Montagerahmen Universal (Art.-Nr. 150 182) ist ausgelegt für Duschwannen, deren

Ebenheit der Randoberfläche und/oder deren Geradheit der Randunterkante eine

Abweichung von 3 mm nicht überschreitet. Prüfverfahren und Vorgehen zur Ermittlung

der geometrischen Abweichungen siehe DIN EN 249:2010 Anhang A. Üblicherweise

wird dieses Maß von Stahl/Mineralguss und von einigen Acrylwannenherstellern einge-

halten, ist aber eigenverantwortlich zu überprüfen.
