VariVIT

®

Planungshilfe Barrierefrei

Die VariVIT WC-

Montageelemente

in barrierefreier

Ausführung können

wie alle übrigen

Montageelemente

auch in verschie-

denen Varianten

montiert werden.

❚

❚

❚

❚

Schienenmontage vor Massivwand

Einzelmontage vor Massivwand

Schienenmontage vor Ständerleichtbauwand

Montage in Ständerleichtbauwand

(Bild A)

(Bild B)

(Bild C)

(Bild D/E)

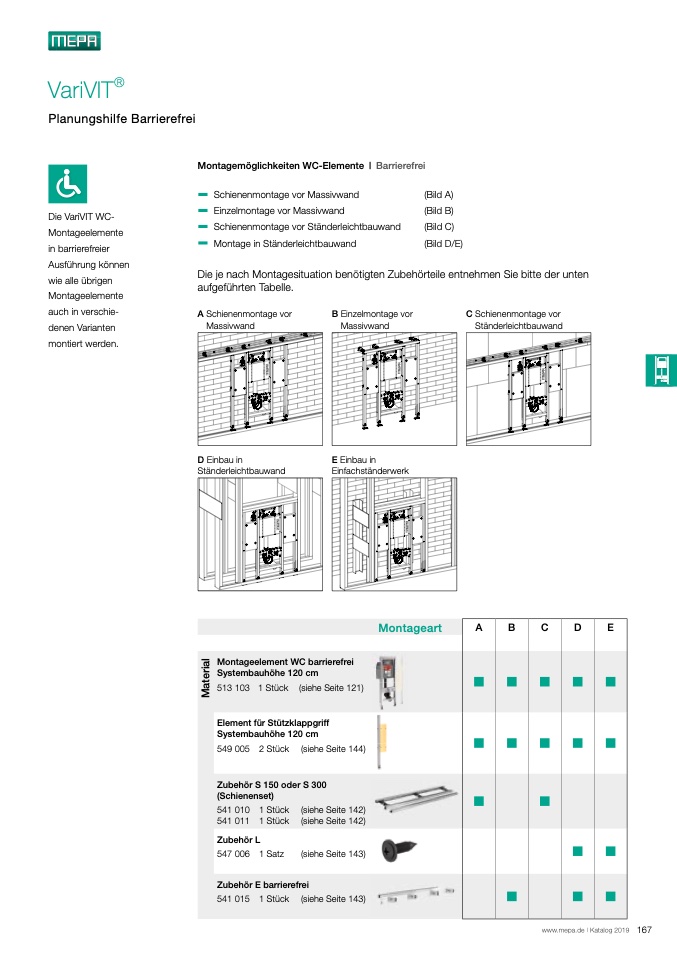

Montagemöglichkeiten WC-Elemente | Barrierefrei

Die je nach Montagesituation benötigten Zubehörteile entnehmen Sie bitte der unten

aufgeführten Tabelle.

A Schienenmontage vor

Massivwand

D Einbau in

Ständerleichtbauwand

B Einzelmontage vor

Massivwand

E Einbau in

Einfachständerwerk

C Schienenmontage vor

Ständerleichtbauwand

Montageelement WC barrierefrei

Systembauhöhe 120 cm

513 103 1 Stück (siehe Seite 121)

Element für Stützklappgriff

Systembauhöhe 120 cm

549 005 2 Stück (siehe Seite 144)

Zubehör S 150 oder S 300

(Schienenset)

M

a

t

e

r

i

a

l

541 010 1 Stück

541 011 1 Stück

Zubehör L

547 006 1 Satz

(siehe Seite 142)

(siehe Seite 142)

(siehe Seite 143)

Zubehör E barrierefrei

541 015 1 Stück (siehe Seite 143)

Montageart

A

B

C

D

E
