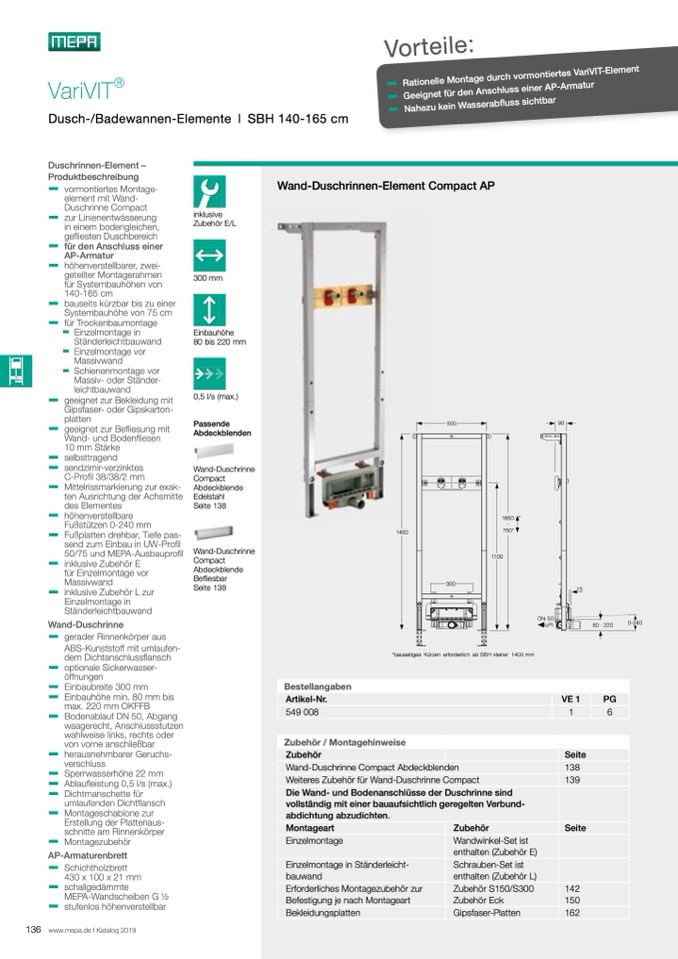

Vorteile:
❚
❚
❚
Rationelle Montage durch vormontiertes VariVIT-Elem
Geeignet für den Anschluss einer AP-Armatur
Nahezu kein Wasserabfluss sichtbar
VariVIT
®
Dusch-/Badewannen-Elemente l SBH 140-165 cm
Duschrinnen-Element –
Produktbeschreibung
❚ vormontiertes Montage-
element mit Wand-
Duschrinne Compact
zur Linienentwässerung
in einem bodengleichen,
gefliesten Duschbereich
für den Anschluss einer
AP-Armatur
höhenverstellbarer, zwei-
geteilter Montagerahmen
für Systembauhöhen von
140-165 cm
bauseits kürzbar bis zu einer
Systembauhöhe von 75 cm
für Trockenbaumontage
❚
Einzelmontage in
Ständerleichtbauwand
❚
Einzelmontage vor
Massivwand
❚
Schienenmontage vor
Massiv- oder Ständer-
leichtbauwand
❚
❚
❚
❚
❚
❚
❚
❚
❚
Wand-Duschrinnen-Element Compact AP
❚
❚
❚
❚
❚
inklusive
Zubehör E/L
300 mm
Einbauhöhe
80 bis 220 mm
0,5 l/s (max.)
Passende
Abdeckblenden
Wand-Duschrinne
Compact
Abdeckblende
Edelstahl
Seite 138
Wand-Duschrinne
Compact
Abdeckblende
Befliesbar
Seite 138
geeignet zur Bekleidung mit
Gipsfaser- oder Gipskarton-
platten
geeignet zur Befliesung mit
Wand- und Bodenfliesen
10 mm Stärke
selbsttragend
sendzimir-verzinktes
C-Profil 38/38/2 mm
Mittelrissmarkierung zur exak-
ten Ausrichtung der Achsmitte
des Elementes
höhenverstellbare
Fußstützen 0-240 mm
Fußplatten drehbar, Tiefe pas-
send zum Einbau in UW-Profil
50/75 und MEPA-Ausbauprofil
inklusive Zubehör E
für Einzelmontage vor
Massivwand
inklusive Zubehör L zur
Einzelmontage in
Ständerleichtbauwand
500
90
Wand-Duschrinne
DN 50
80 - 220
PG
6
0-240
❚
❚
❚
❚
❚
❚
gerader Rinnenkörper aus
ABS-Kunststoff mit umlaufen-
dem Dichtanschlussflansch
optionale Sickerwasser-
öffnungen
Einbaubreite 300 mm
Einbauhöhe min. 80 mm bis
max. 220 mm OKFFB
Bodenablauf DN 50, Abgang
waagerecht, Anschlussstutzen
wahlweise links, rechts oder
von vorne anschließbar
herausnehmbarer Geruchs-
*bauseitiges Kürzen erforderlich ab SBH kleiner 1400 mm
❚
verschluss
❚
Sperrwasserhöhe 22 mm
❚
Ablaufleistung 0,5 l/s (max.)
Dichtmanschette für
❚
umlaufenden Dichtflansch
Montageschablone zur
Erstellung der Plattenaus-
❚
schnitte am Rinnenkörper
Montagezubehör
AP-Armaturenbrett
❚ Schichtholzbrett
Zubehör / Montagehinweise
Zubehör
❚
❚
430 x 100 x 21 mm
schallgedämmte
MEPA-Wandscheiben G 1⁄2
stufenlos höhenverstellbar
Einzelmontage in Ständerleicht-
bauwand
Erforderliches Montagezubehör zur
Befestigung je nach Montageart
Bekleidungsplatten
Wandwinkel-Set ist
enthalten (Zubehör E)
Schrauben-Set ist
enthalten (Zubehör L)
Zubehör S150/S300
Zubehör Eck
Gipsfaser-Platten
136 www.mepa.de I Katalog 2019
Bestellangaben
Artikel-Nr.
549 008
VE 1
1
Seite
138
139
Seite
142
150
162
1400
1650 *
-
750*
1100
Wand-Duschrinne Compact Abdeckblenden
Weiteres Zubehör für Wand-Duschrinne Compact
Die Wand- und Bodenanschlüsse der Duschrinne sind
vollständig mit einer bauaufsichtlich geregelten Verbund-
abdichtung abzudichten.
Montageart
Einzelmontage
300
15
Zubehör
