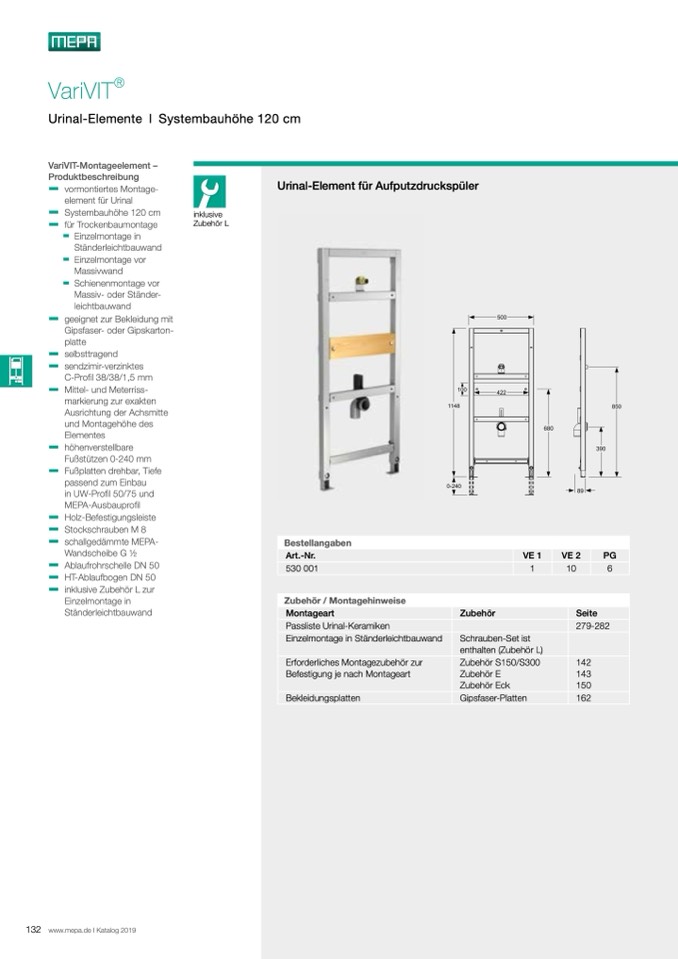

Urinal-Element für Aufputzdruckspüler

Bestellangaben

Art.-Nr.

VE 1

VE 2

PG

530 001

1

10

6

Zubehör / Montagehinweise

Montageart

Zubehör

Seite

Passliste Urinal-Keramiken

279-282

Einzelmontage in Ständerleichtbauwand

Schrauben-Set ist

enthalten (Zubehör L)

Erforderliches Montagezubehör zur

Befestigung je nach Montageart

Zubehör S150/S300

Zubehör E

Zubehör Eck

142

143

150

Bekleidungsplatten

Gipsfaser-Platten

162

VariVIT

®

Urinal-Elemente l Systembauhöhe 120 cm

VariVIT-Montageelement –

Produktbeschreibung

❚

❚

vormontiertes Montage-

element für Urinal

Systembauhöhe 120 cm

inklusive

Zubehör L

❚ für Trockenbaumontage

❚

Einzelmontage in

Ständerleichtbauwand

❚

Einzelmontage vor

Massivwand

❚

Schienenmontage vor

Massiv- oder Ständer-

leichtbauwand

geeignet zur Bekleidung mit

Gipsfaser- oder Gipskarton-

platte

selbsttragend

sendzimir-verzinktes

C-Profil 38/38/1,5 mm

Mittel- und Meterriss-

markierung zur exakten

Ausrichtung der Achsmitte

und Montagehöhe des

Elementes

höhenverstellbare

Fußstützen 0-240 mm

Fußplatten drehbar, Tiefe

passend zum Einbau

in UW-Profil 50/75 und

MEPA-Ausbauprofil

Holz-Befestigungsleiste

Stockschrauben M 8

schallgedämmte MEPA-

Wandscheibe G 1⁄2

Ablaufrohrschelle DN 50

HT-Ablaufbogen DN 50

inklusive Zubehör L zur

Einzelmontage in

Ständerleichtbauwand

❚

❚

❚

❚

❚

❚

❚

❚

❚

❚

❚

❚

132 www.mepa.de I Katalog 2019
