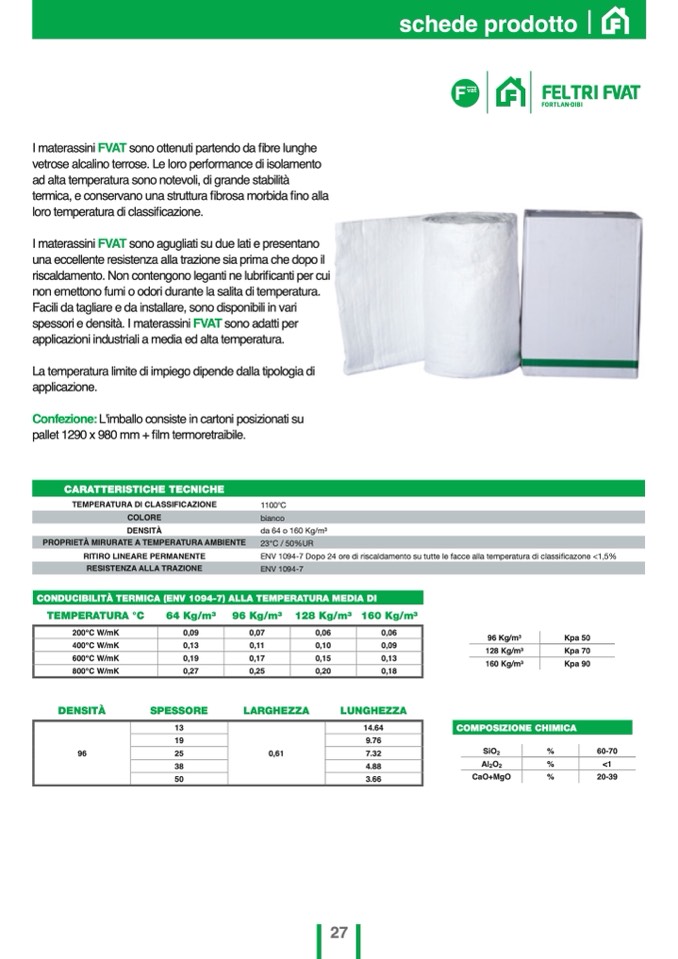

I materassini FVAT sono ottenuti partendo da fibre lunghe

vetrose alcalino terrose. Le loro performance di isolamento

ad alta temperatura sono notevoli, di grande stabilità

termica, e conservano una struttura fibrosa morbida fino alla

loro temperatura di classificazione.

I materassini FVAT sono agugliati su due lati e presentano

una eccellente resistenza alla trazione sia prima che dopo il

riscaldamento. Non contengono leganti ne lubrificanti per cui

non emettono fumi o odori durante la salita di temperatura.

Facili da tagliare e da installare, sono disponibili in vari

spessori e densità. I materassini FVAT sono adatti per

applicazioni industriali a media ed alta temperatura.

La temperatura limite di impiego dipende dalla tipologia di

applicazione.

Confezione: L'imballo consiste in cartoni posizionati su

pallet 1290 x 980 mm + film termoretraibile.

feltri FVAT

Fortlan DIBI

CARATTERISTICHE TECNICHE

TEMPERATURA DI CLASSIFICAZIONE

1100°C

COLORE

bianco

DENSITÀ

da 64 o 160 Kg/m3

PROPRIETÀ MIRURATE A TEMPERATURA AMBIENTE

23°C / 50%UR

RITIRO LINEARE PERMANENTE

ENV 1094-7 Dopo 24 ore di riscaldamento su tutte le facce alla temperatura di classificazone <1,5%

RESISTENZA ALLA TRAZIONE

ENV 1094-7

TEMPERATURA °C

DENSITÀ

96 Kg/m3

128 Kg/m3

160 Kg/m3

Kpa 50

Kpa 70

Kpa 90

CONDUCIBILITÀ TERMICA (ENV 1094-7) ALLA TEMPERATURA MEDIA DI

64 Kg/m3

96 Kg/m3

128 Kg/m3

160 Kg/m3

200°C W/mK

0,09

0,07

0,06

0,06

400°C W/mK

0,13

0,11

0,10

0,09

600°C W/mK

0,19

0,17

0,15

0,13

800°C W/mK

0,27

0,25

0,20

0,18

SPESSORE

LARGHEZZA

0,61

LUNGHEZZA

13

14.64

19

9.76

96

25

7.32

38

4.88

50

3.66

COMPOSIZIONE CHIMICA

SiO2

%

AI2O2

CaO+MgO

%

60-70

<1

20-39

%

27

schede prodotto
