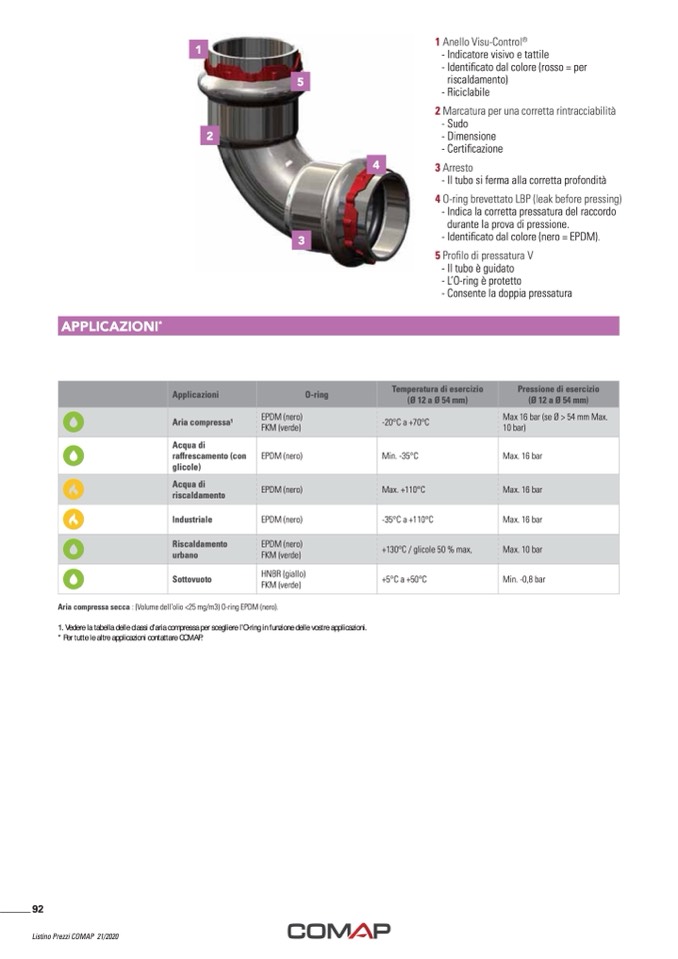

1

1 Anello Visu-Control

®

- Indicatore visivo e tattile

- Identicato dal colore (rosso = per

riscaldamento)

- Riciclabile

2 Marcatura per una corretta rintracciabilità

- Sudo

- Dimensione

- Certicazione

3 Arresto

- Il tubo si ferma alla corretta profondità

4 O-ring brevettato LBP (leak before pressing)

- Indica la corretta pressatura del raccordo

durante la prova di pressione.

- Identicato dal colore (nero = EPDM).

5 Prolo di pressatura V

- Il tubo è guidato

- L’O-ring è protetto

- Consente la doppia pressatura

5

2

4

APPLICAZIONI

*

3

Applicazioni

O-ring

Temperatura di esercizio

(Ø 12 a Ø 54 mm)

Pressione di esercizio

(Ø 12 a Ø 54 mm)

Aria compressa1

EPDM (nero)

FKM (verde)

-20°C a +70°C

Max 16 bar (se Ø > 54 mm Max.

10 bar)

Acqua di

raffrescamento (con

glicole)

EPDM (nero)

Min. -35°C

Max. 16 bar

Acqua di

riscaldamento

EPDM (nero)

Max. +110°C

Max. 16 bar

Industriale

EPDM (nero)

-35°C a +110°C

Max. 16 bar

Riscaldamento

urbano

EPDM (nero)

FKM (verde)

+130°C / glicole 50 % max,

Max. 10 bar

Sottovuoto

HNBR (giallo)

FKM (verde)

+5°C a +50°C

Min. -0,8 bar

92

Aria compressa secca : (Volume dell’olio <25 mg/m3) O-ring EPDM (nero).

1. Vedere la tabella delle classi d’aria compressa per scegliere l’O-ring in funzione delle vostre applicazioni.

* Per tutte le altre applicazioni contattare COMAP.

Listino Prezzi COMAP 21/2020
