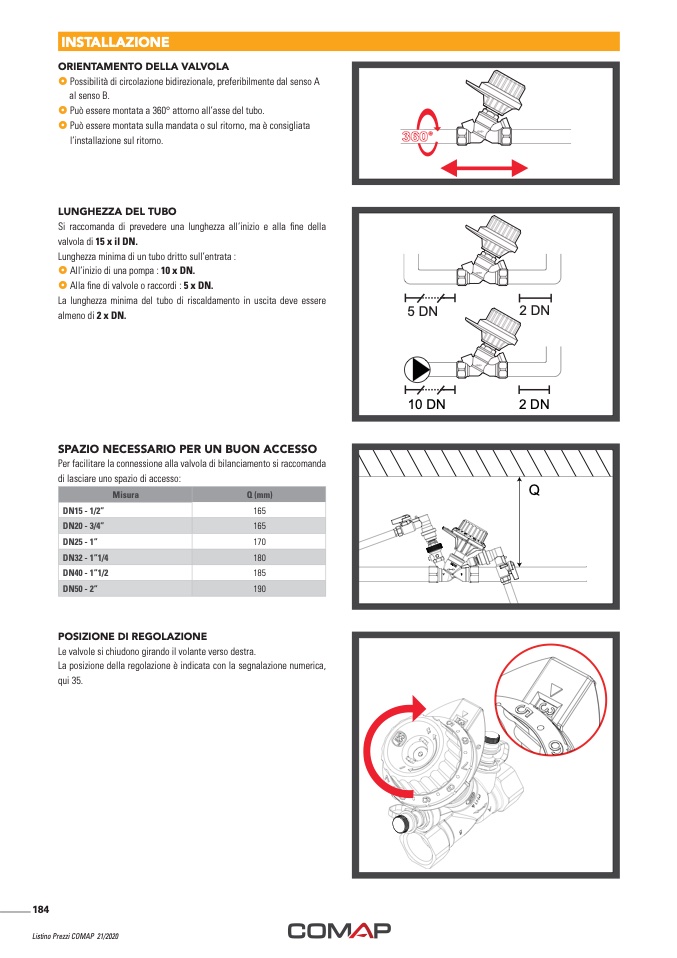

INSTALLAZIONE
ORIENTAMENTO DELLA VALVOLA
� Possibilità di circolazione bidirezionale, preferibilmente dal senso A
al senso B.
� Può essere montata a 360° attorno all’asse del tubo.
� Può essere montata sulla mandata o sul ritorno, ma
è consigliata
l’installazione sul ritorno.
LUNGHEZZA DEL TUBO
Si raccomanda di prevedere una lunghezza all’inizio e alla ne della
valvola di 15 x il DN.
Lunghezza minima di un tubo dritto sull’entrata :
� All’inizio di una pompa : 10 x DN.
� Alla ne di valvole o raccordi : 5 x DN.
La lunghezza minima del tubo di riscaldamento in uscita deve essere
almeno di 2 x DN.
SPAZIO NECESSARIO PER UN BUON ACCESSO
Per facilitare la connessione alla valvola di bilanciamento si raccomanda
di lasciare uno spazio di accesso:
360°
Misura
DN15 - 1/2”
DN20 - 3/4”
DN25 - 1”
DN32 - 1”1/4
DN40 - 1”1/2
DN50 - 2”
POSIZIONE DI REGOLAZIONE
Q (mm)
165
165
170
180
185
190
Le valvole si chiudono girando il volante verso destra.
La posizione della regolazione è indicata con la segnalazione numerica,
qui 35.
Listino Prezzi COMAP 21/2020
5 DN
10 DN
2 DN
2 DN
Q
