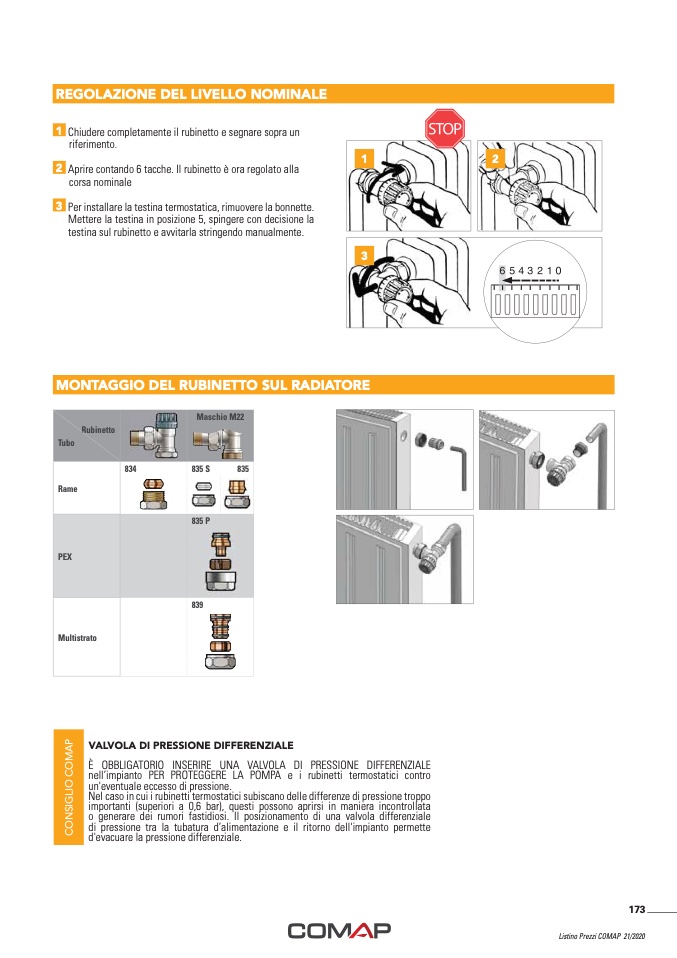

REGOLAZIONE DEL LIVELLO NOMINALE

1 Chiudere completamente il rubinetto e segnare sopra un

riferimento.

2 Aprire contando 6 tacche. Il rubinetto è ora regolato alla

corsa nominale

3 Per installare la testina termostatica, rimuovere la bonnette.

Mettere la testina in posizione 5, spingere con decisione la

testina sul rubinetto e avvitarla stringendo manualmente.

MONTAGGIO DEL RUBINETTO SUL RADIATORE

VALVOLA DI PRESSIONE DIFFERENZIALE

È OBBLIGATORIO INSERIRE UNA VALVOLA DI PRESSIONE DIFFERENZIALE

nell’impianto PER PROTEGGERE LA POMPA e i rubinetti termostatici contro

un'eventuale eccesso di pressione.

Nel caso in cui i rubinetti termostatici subiscano delle differenze di pressione troppo

importanti (superiori a 0,6 bar), questi possono aprirsi in maniera incontrollata

o generare dei rumori fastidiosi. Il posizionamento di una valvola differenziale

di pressione tra la tubatura d’alimentazione e il ritorno dell'impianto permette

d'evacuare la pressione differenziale.

1

2

3

Maschio M22

Rubinetto

Tubo

Rame

834

835 S

835

PEX

835 P

Multistrato

839

173
