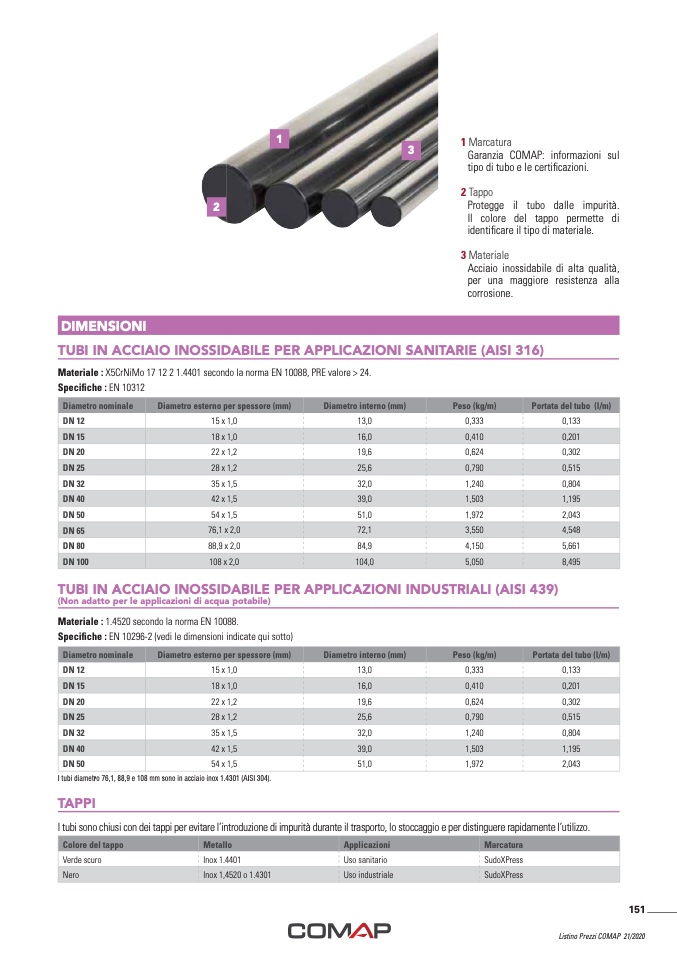

Comap - N° 21

1 Marcatura

Garanzia COMAP: informazioni sul

tipo di tubo e le certicazioni.

2 Tappo

Protegge il tubo dalle impurità.

Il colore del tappo permette di

identicare il tipo di materiale.

3 Materiale

Acciaio inossidabile di alta qualità,

per una maggiore resistenza alla

corrosione.

DIMENSIONI

TUBI IN ACCIAIO INOSSIDABILE PER APPLICAZIONI SANITARIE (AISI 316)

Materiale : X5CrNiMo 17 12 2 1.4401 secondo la norma EN 10088, PRE valore > 24.

Specifiche : EN 10312

Diametro nominale

Diametro esterno per spessore (mm)

Diametro interno (mm)

Peso (kg/m)

Portata del tubo (l/m)

DN 12

15 x 1,0

13,0

0,333

0,133

DN 15

18 x 1,0

16,0

0,410

0,201

DN 20

22 x 1,2

19,6

0,624

0,302

DN 25

28 x 1,2

25,6

0,790

0,515

DN 32

35 x 1,5

32,0

1,240

0,804

DN 40

42 x 1,5

39,0

1,503

1,195

DN 50

54 x 1,5

51,0

1,972

2,043

DN 65

76,1 x 2,0

72,1

3,550

4,548

DN 80

88,9 x 2,0

84,9

4,150

5,661

DN 100

108 x 2,0

104,0

5,050

8,495

TUBI IN ACCIAIO INOSSIDABILE PER APPLICAZIONI INDUSTRIALI (AISI 439)

(Non adatto per le applicazioni di acqua potabile)

Materiale : 1.4520 secondo la norma EN 10088.

Specifiche : EN 10296-2 (vedi le dimensioni indicate qui sotto)

I tubi diametro 76,1, 88,9 e 108 mm sono in acciaio inox 1.4301 (AISI 304).

TAPPI

I tubi sono chiusi con dei tappi per evitare l’introduzione di impurità durante il trasporto, lo stoccaggio e per distinguere rapidamente l’utilizzo.
