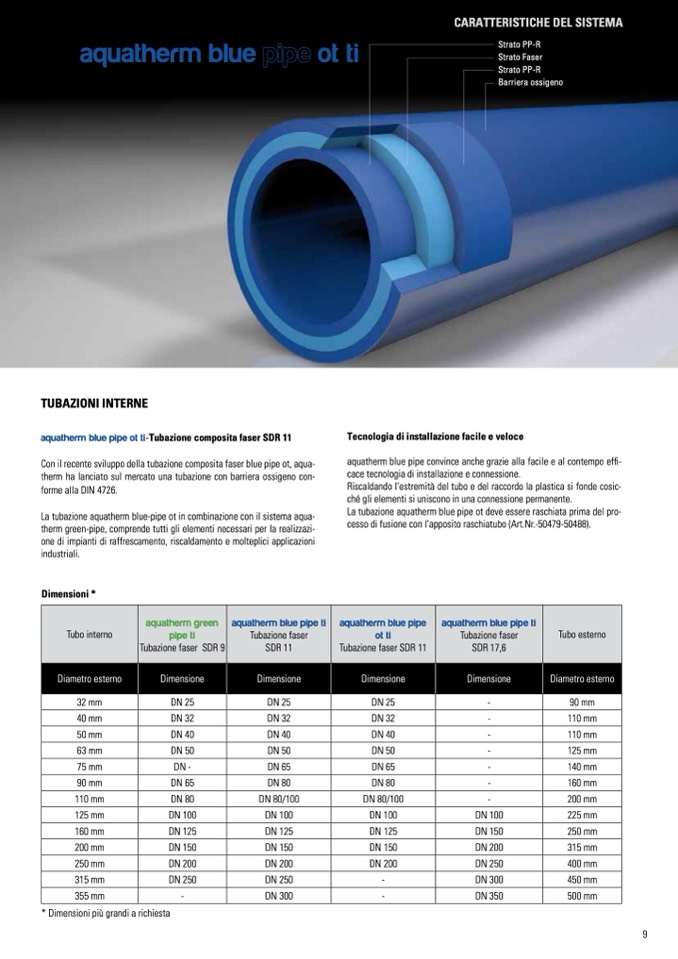

aquatherm blue

ot ti

cArAtterIStIche deL SISteMA

Strato PP-R

Strato Faser

Strato PP-R

Barriera ossigeno

tubAzIonI Interne

aquatherm blue pipe ot ti-tubazione composita faser Sdr 11

Con il recente sviluppo della tubazione composita faser blue pipe ot, aqua-

therm ha lanciato sul mercato una tubazione con barriera ossigeno con-

forme alla DIN 4726.

La tubazione aquatherm blue-pipe ot in combinazione con il sistema aqua-

therm green-pipe, comprende tutti gli elementi necessari per la realizzazi-

one di impianti di raffrescamento, riscaldamento e molteplici applicazioni

industriali.

dimensioni *

tecnologia di installazione facile e veloce

aquatherm blue pipe convince anche grazie alla facile e al contempo effi-

cace tecnologia di installazione e connessione.

Riscaldando l’estremità del tubo e del raccordo la plastica si fonde cosic-

ché gli elementi si uniscono in una connessione permanente.

La tubazione aquatherm blue pipe ot deve essere raschiata prima del pro-

cesso di fusione con l’apposito raschiatubo (Art.Nr.-50479-50488).

Tubo interno

aquatherm green

pipe ti

Tubazione faser SDR 9

aquatherm blue pipe ti

Tubazione faser

SDR 11

aquatherm blue pipe

ot ti

Tubazione faser SDR 11

aquatherm blue pipe ti

Tubazione faser

SDR 17,6

Tubo esterno

Diametro esterno Dimensione

Dimensione Dimensione

Dimensione

Diametro esterno

32 mm

DN 25

DN 25

DN 25

-

90 mm

40 mm DN 32

DN 32 DN 32

- 110 mm

50 mm

DN 40

DN 40

DN 40

-

110 mm

63 mm

DN 50

DN 50

DN 50

-

125 mm

75 mm DN -

DN 65 DN 65

- 140 mm

90 mm

DN 65

DN 80

DN 80

-

160 mm

110 mm

DN 80

DN 80/100

DN 80/100

-

200 mm

125 mm

DN 100

DN 100

DN 100

DN 100

225 mm

160 mm DN 125

DN 125 DN 125

DN 150 250 mm

200 mm

DN 150

DN 150

DN 150

DN 200

315 mm

250 mm

DN 200

DN 200

DN 200

DN 250

400 mm

315 mm DN 250

DN 250 -

DN 300 450 mm

355 mm -

DN 300 -

DN 350 500 mm

* Dimensioni più grandi a richiesta

9
