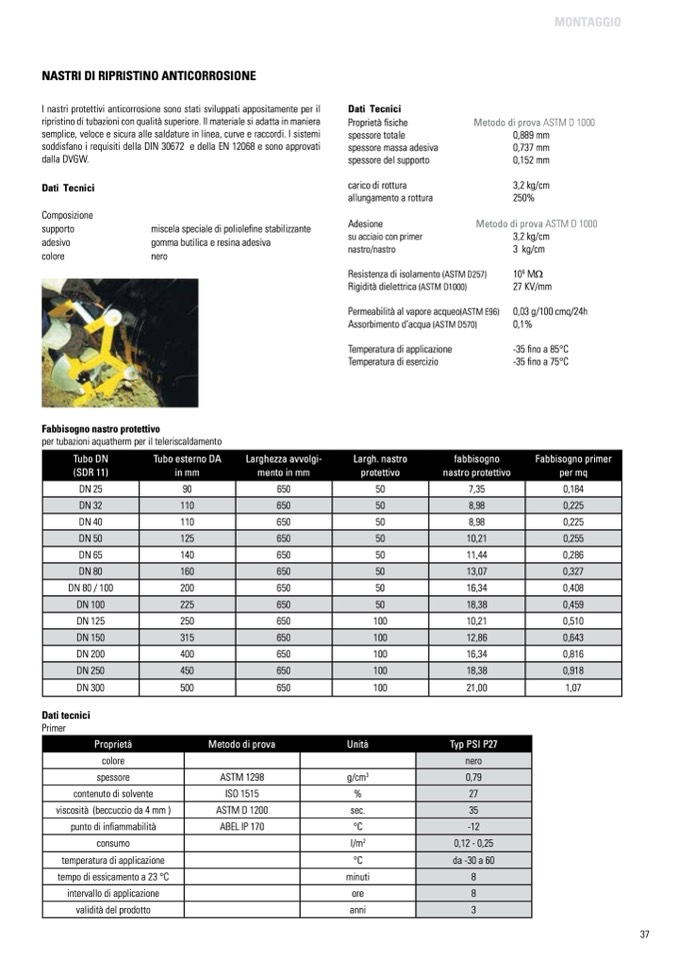

nAStrI dI rIprIStIno AntIcorroSIone

I nastri protettivi anticorrosione sono stati sviluppati appositamente per il

ripristino di tubazioni con qualità superiore. Il materiale si adatta in maniera

semplice, veloce e sicura alle saldature in linea, curve e raccordi. I sistemi

soddisfano i requisiti della DIN 30672 e della EN 12068 e sono approvati

dalla DVGW.

dati tecnici

Proprietà fisiche

spessore totale

spessore massa adesiva

spessore del supporto

carico di rottura

allungamento a rottura

Adesione

su acciaio con primer

nastro/nastro

Metodo di prova ASTM D 1000

0,889 mm

0,737 mm

0,152 mm

3,2 kg/cm

250%

Metodo di prova ASTM D 1000

3,2 kg/cm

3 kg/cm

10

6

MΩ

27 KV/mm

0,03 g/100 cmq/24h

0,1%

-35 fino a 85°C

-35 fino a 75°C

dati tecnici

Composizione

supporto

adesivo

colore

miscela speciale di poliolefine stabilizzante

gomma butilica e resina adesiva

nero

fabbisogno nastro protettivo

per tubazioni aquatherm per il teleriscaldamento

Resistenza di isolamento (ASTM D257)

Rigidità dielettrica (ASTM D1000)

Permeabilità al vapore acqueo(ASTM E96)

Assorbimento d‘acqua (ASTM D570)

Temperatura di applicazione

Temperatura di esercizio

MontAggIo

tubo Dn

(SDR 11)

tubo esterno Da

in mm

larghezza avvolgi-

mento in mm

largh. nastro

protettivo

fabbisogno

nastro protettivo

Fabbisogno primer

per mq

DN 25 90 650 50 7,35 0,184

DN 32 110 650 50 8,98 0,225

DN 40 110 650 50 8,98 0,225

DN 50 125 650 50 10,21 0,255

DN 65 140 650 50 11,44 0,286

DN 80 160 650 50 13,07 0,327

DN 80 / 100 200 650 50 16,34 0,408

DN 100 225 650 50 18,38 0,459

DN 125 250 650 100 10,21 0,510

DN 150 315 650 100 12,86 0,643

DN 200 400 650 100 16,34 0,816

DN 250 450 650 100 18,38 0,918

DN 300 500 650 100 21,00 1,07

dati tecnici

Primer

Proprietà

Metodo di prova unità typ PSI P27

colore nero

spessore ASTM 1298 g/cm

3

0,79

contenuto di solvente

ISO 1515 % 27

viscosità (beccuccio da 4 mm )

ASTM D 1200 sec. 35

punto di infiammabilità ABEL IP 170 °C -12

consumo l/m

2

0,12 - 0,25

temperatura di applicazione °C da -30 a 60

tempo di essicamento a 23 °C minuti 8

intervallo di applicazione ore 8

validità del prodotto anni 3

37
