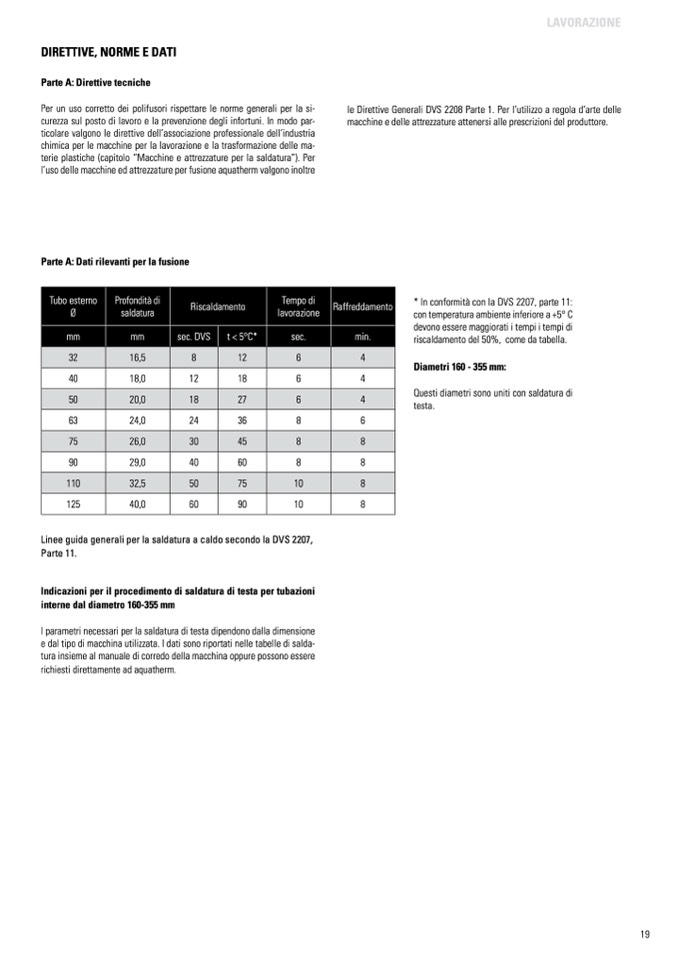

dIrettIve, norMe e dAtI

parte A: direttive tecniche

Per un uso corretto dei polifusori rispettare le norme generali per la si-

curezza sul posto di lavoro e la prevenzione degli infortuni. In modo par-

ticolare valgono le direttive dell’associazione professionale dell’industria

chimica per le macchine per la lavorazione e la trasformazione delle ma-

terie plastiche (capitolo “Macchine e attrezzature per la saldatura”). Per

l’uso delle macchine ed attrezzature per fusione aquatherm valgono inoltre

parte A: dati rilevanti per la fusione

le Direttive Generali DVS 2208 Parte 1. Per l’utilizzo a regola d’arte delle

macchine e delle attrezzature attenersi alle prescrizioni del produttore.

linee guida generali per la saldatura a caldo secondo la DVS 2207,

Parte 11.

Indicazioni per il procedimento di saldatura di testa per tubazioni

interne dal diametro 160-355 mm

I parametri necessari per la saldatura di testa dipendono dalla dimensione

e dal tipo di macchina utilizzata. I dati sono riportati nelle tabelle di salda-

tura insieme al manuale di corredo della macchina oppure possono essere

richiesti direttamente ad aquatherm.

* In conformità con la DVS 2207, parte 11:

con temperatura ambiente inferiore a +5° C

devono essere maggiorati i tempi i tempi di

riscaldamento del 50%, come da tabella.

diametri 160 - 355 mm:

Questi diametri sono uniti con saldatura di

testa.

LAvorAzIone

Tubo esterno

Ø

Profondità di

saldatura

Riscaldamento

Tempo di

lavorazione

Raffreddamento

mm

mm

sec. DVS t < 5°C* sec. min.

32

16,5 8 12 6 4

40

18,0

12 18 6 4

50

20,0 18 27 6 4

63

24,0

24 36 8 6

75

26,0 30 45 8 8

90

29,0

40 60 8 8

110

32,5 50 75 10 8

125

40,0

60 90 10 8

19
