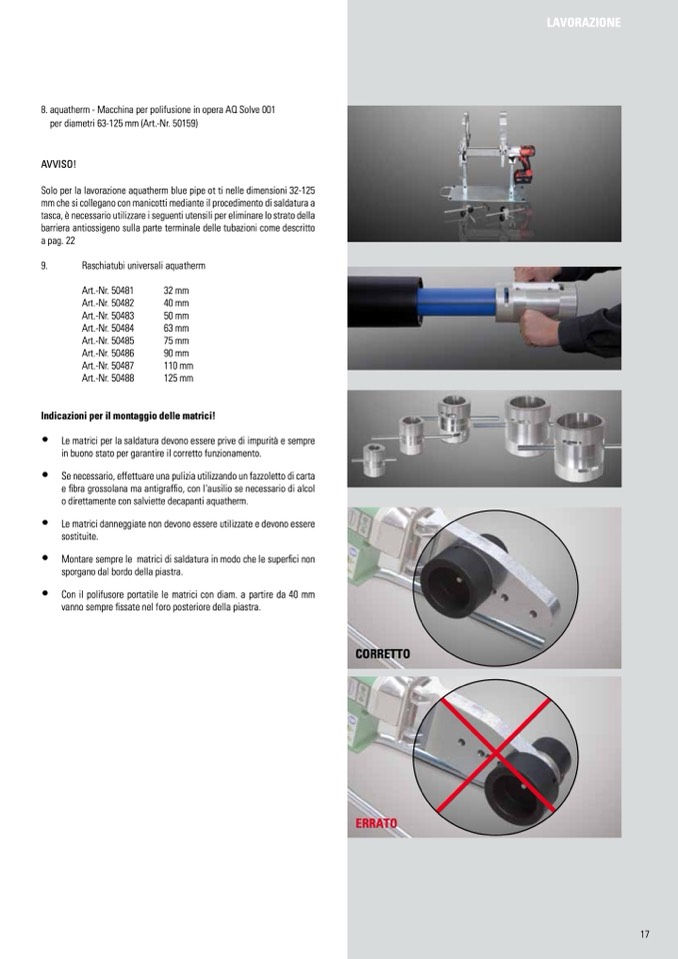

8. aquatherm - Macchina per polifusione in opera AQ Solve 001

per diametri 63-125 mm (Art.-Nr. 50159)

aVVISo!

Solo per la lavorazione aquatherm blue pipe ot ti nelle dimensioni 32-125

mm che si collegano con manicotti mediante il procedimento di saldatura a

tasca, è necessario utilizzare i seguenti utensili per eliminare lo strato della

barriera antiossigeno sulla parte terminale delle tubazioni come descritto

a pag. 22

9.

Raschiatubi universali aquatherm

Art.-Nr. 50481

Art.-Nr. 50482

Art.-Nr. 50483

Art.-Nr. 50484

Art.-Nr. 50485

Art.-Nr. 50486

Art.-Nr. 50487

Art.-Nr. 50488

32 mm

40 mm

50 mm

63 mm

75 mm

90 mm

110 mm

125 mm

Indicazioni per il montaggio delle matrici!

• Le matrici per la saldatura devono essere prive di impurità e sempre

in buono stato per garantire il corretto funzionamento.

• Se necessario, effettuare una pulizia utilizzando un fazzoletto di carta

e fibra grossolana ma antigraffio, con l‘ausilio se necessario di alcol

o direttamente con salviette decapanti aquatherm.

• Le matrici danneggiate non devono essere utilizzate e devono essere

sostituite.

• Montare sempre le matrici di saldatura in modo che le superfici non

sporgano dal bordo della piastra.

• Con il polifusore portatile le matrici con diam. a partire da 40 mm

vanno sempre fissate nel foro posteriore della piastra.

LAvorAzIone

corretto

errAto

17
