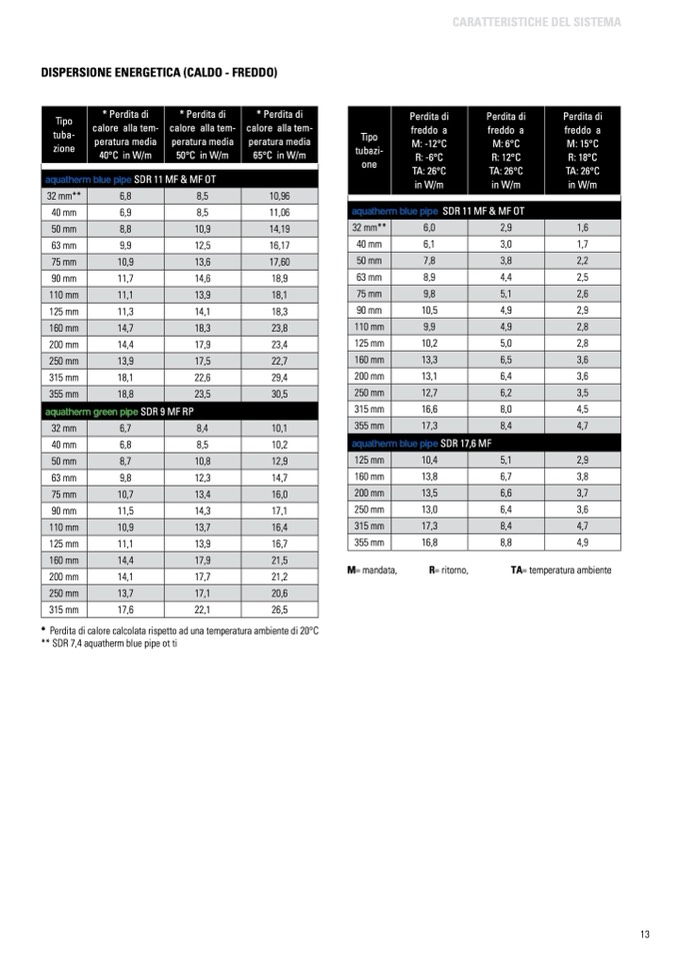

DISPERSIONE ENERGETICA (CALDO - FREDDO)
cArAtterIStIche deL SISteMA
* Perdita di
calore alla tem-
peratura media
40°C in W/m
* Perdita di
calore alla tem-
peratura media
50°C in W/m
tipo
tubazi-
one
Perdita di
freddo a
M: -12°C
R: -6°C
ta: 26°C
in W/m
Perdita di
freddo a
M: 6°C
R: 12°C
ta: 26°C
in W/m
Perdita di
freddo a
M: 15°C
R: 18°C
ta: 26°C
in W/m
aquatherm blue pipe SDR 11 MF & MF ot
32 mm** 6,0 2,9 1,6
40 mm 6,1 3,0 1,7
50 mm 7,8 3,8 2,2
63 mm 8,9 4,4 2,5
75 mm 9,8 5,1 2,6
90 mm 10,5 4,9 2,9
110 mm 9,9 4,9 2,8
125 mm 10,2 5,0 2,8
160 mm 13,3 6,5 3,6
200 mm 13,1 6,4 3,6
250 mm 12,7 6,2 3,5
315 mm 16,6 8,0 4,5
355 mm 17,3 8,4 4,7
aquatherm blue pipe SDR 17,6 MF
125 mm 10,4 5,1 2,9
160 mm 13,8 6,7 3,8
200 mm 13,5 6,6 3,7
250 mm 13,0 6,4 3,6
315 mm 17,3 8,4 4,7
355 mm 16,8 8,8 4,9
tipo
tuba-
zione
* Perdita di
calore alla tem-
peratura media
65°C in W/m
aquatherm blue pipe SDR 11 MF & MF ot
32 mm**
10,96
40 mm
11,06
50 mm
14,19
63 mm
16,17
75 mm
17,60
90 mm
18,9
110 mm
18,1
125 mm
18,3
160 mm
23,8
200 mm
23,4
250 mm
22,7
315 mm
29,4
355 mm
30,5
aquatherm green pipe SDR 9 MF RP
32 mm
10,1
40 mm
10,2
50 mm
12,9
63 mm
14,7
75 mm
16,0
90 mm
17,1
110 mm
16,4
125 mm
16,7
160 mm
21,5
200 mm
21,2
250 mm
20,6
315 mm
26,5
* Perdita di calore calcolata rispetto ad una temperatura ambiente di 20°C
** SDR 7,4 aquatherm blue pipe ot ti
M= mandata,
r= ritorno,
tA= temperatura ambiente
6,8 8,5
6,9 8,5
8,8 10,9
9,9 12,5
10,9 13,6
11,7 14,6
11,1 13,9
11,3 14,1
14,7 18,3
14,4 17,9
13,9 17,5
18,1 22,6
18,8 23,5
6,7 8,4
6,8 8,5
8,7 10,8
9,8 12,3
10,7 13,4
11,5 14,3
10,9 13,7
11,1 13,9
14,4 17,9
14,1 17,7
13,7 17,1
17,6 22,1
13
