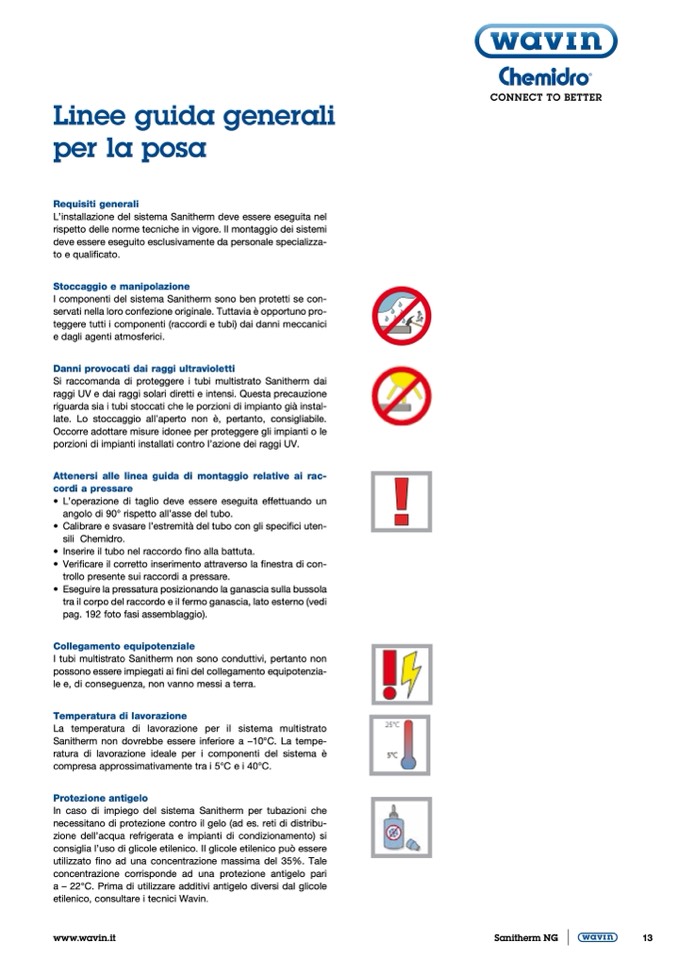

Linee guida generali

per la posa

Requisiti generali

L’installazione del sistema Sanitherm deve essere eseguita nel

rispetto delle norme tecniche in vigore. Il montaggio dei sistemi

deve essere eseguito esclusivamente da personale specializza-

to e qualificato.

Stoccaggio e manipolazione

I componenti del sistema Sanitherm sono ben protetti se con-

servati nella loro confezione originale. Tuttavia

è opportuno pro-

teggere tutti i componenti (raccordi e tubi) dai danni meccanici

e dagli agenti atmosferici.

Danni provocati dai raggi ultravioletti

Si raccomanda di proteggere i tubi multistrato Sanitherm dai

raggi UV e dai raggi solari diretti e intensi. Questa precauzione

riguarda sia i tubi stoccati che le porzioni di impianto già instal-

late. Lo stoccaggio all’aperto non è, pertanto, consigliabile.

Occorre adottare misure idonee per proteggere gli impianti o le

porzioni di impianti installati contro l’azione dei raggi UV.

Attenersi alle linea guida di montaggio relative ai rac-

cordi a pressare

• L’operazione di taglio deve essere eseguita effettuando un

angolo di 90° rispetto all’asse del tubo.

• Calibrare e svasare l’estremità del tubo con gli specifici uten-

sili Chemidro.

• Inserire il tubo nel raccordo fino alla battuta.

• Verificare il corretto inserimento attraverso la

finestra di con-

trollo presente sui raccordi a pressare.

• Eseguire la pressatura posizionando la ganascia sulla bussola

tra il corpo del raccordo e il fermo ganascia, lato esterno (vedi

pag. 192 foto fasi assemblaggio).

Collegamento equipotenziale

I tubi multistrato Sanitherm non sono conduttivi, pertanto non

possono essere impiegati ai fini del collegamento equipotenzia-

le e, di conseguenza, non vanno messi a terra.

Temperatura di lavorazione

La temperatura di lavorazione per il sistema multistrato

Sanitherm non dovrebbe essere inferiore a –10°C. La tempe-

ratura di lavorazione ideale per i componenti del sistema è

compresa approssimativamente tra i 5°C e i 40°C.

Protezione antigelo

In caso di impiego del sistema Sanitherm per tubazioni che

necessitano di protezione contro il gelo (ad es. reti di distribu-

zione dell’acqua refrigerata e impianti di condizionamento) si

consiglia l’uso di glicole etilenico. Il glicole etilenico può essere

utilizzato fino ad una concentrazione massima del 35%. Tale

concentrazione corrisponde ad una protezione antigelo pari

a – 22°C. Prima di utilizzare additivi antigelo diversi dal glicole

etilenico, consultare i tecnici Wavin.

www.wavin.it

Sanitherm NG

13
