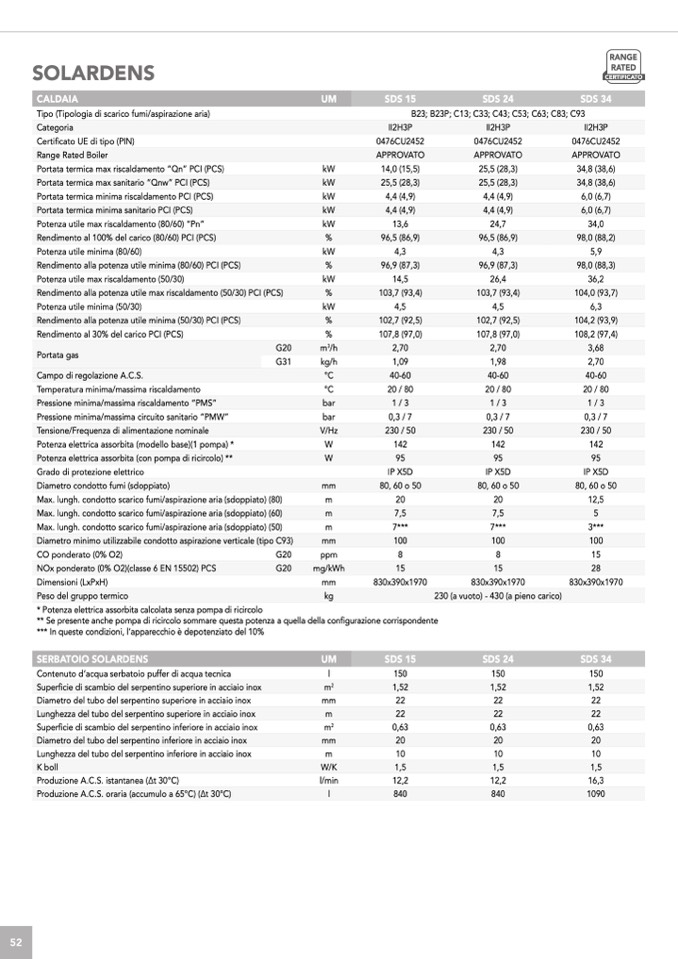

SOLARDENS
RANGE
RATED
CERTIFICATO
CALDAIA
UM
SDS 15
SDS 24
SDS 34
Tipo (Tipologia di scarico fumi/aspirazione aria)
B23; B23P; C13; C33; C43; C53; C63; C83; C93
Categoria
II2H3P
II2H3P
II2H3P
Certificato UE di tipo (PIN)
0476CU2452
0476CU2452
0476CU2452
Range Rated Boiler
APPROVATO
APPROVATO
APPROVATO
Portata termica max riscaldamento “Qn” PCI (PCS)
kW
14,0 (15,5)
25,5 (28,3)
34,8 (38,6)
Portata termica max sanitario “Qnw” PCI (PCS)
kW
25,5 (28,3)
25,5 (28,3)
34,8 (38,6)
Portata termica minima riscaldamento PCI (PCS)
kW
4,4 (4,9)
4,4 (4,9)
6,0 (6,7)
Portata termica minima sanitario PCI (PCS)
kW
4,4 (4,9)
4,4 (4,9)
6,0 (6,7)
Potenza utile max riscaldamento (80/60) “Pn”
kW
13,6
24,7
34,0
Rendimento al 100% del carico (80/60) PCI (PCS)
%
96,5 (86,9)
96,5 (86,9)
98,0 (88,2)
Potenza utile minima (80/60)
kW
4,3
4,3
5,9
Rendimento alla potenza utile minima (80/60) PCI (PCS)
%
96,9 (87,3)
96,9 (87,3)
98,0 (88,3)
Potenza utile max riscaldamento (50/30)
kW
14,5
26,4
36,2
Rendimento alla potenza utile max riscaldamento (50/30) PCI (PCS)
%
103,7 (93,4)
103,7 (93,4)
104,0 (93,7)
Potenza utile minima (50/30)
kW
4,5
4,5
6,3
Rendimento alla potenza utile minima (50/30) PCI (PCS)
%
102,7 (92,5)
102,7 (92,5)
104,2 (93,9)
Rendimento al 30% del carico PCI (PCS)
%
107,8 (97,0)
107,8 (97,0)
108,2 (97,4)
Portata gas
G20
m
3
/h
2,70
2,70
3,68
G31
kg/h
1,09
1,98
2,70
Campo di regolazione A.C.S.
°C
40-60
40-60
40-60
Temperatura minima/massima riscaldamento
°C
20 / 80
20 / 80
20 / 80
Pressione minima/massima riscaldamento “PMS”
bar
1 / 3
1 / 3
1 / 3
Pressione minima/massima circuito sanitario “PMW”
bar
0,3 / 7
0,3 / 7
0,3 / 7
Tensione/Frequenza di alimentazione nominale
V/Hz
230 / 50
230 / 50
230 / 50
Potenza elettrica assorbita (modello base)(1 pompa) *
W
142
142
142
Potenza elettrica assorbita (con pompa di ricircolo) **
W
95
95
95
Grado di protezione elettrico
IP X5D
IP X5D
IP X5D
Diametro condotto fumi (sdoppiato)
mm
80, 60 o 50
80, 60 o 50
80, 60 o 50
Max. lungh. condotto scarico fumi/aspirazione aria (sdoppiato) (80)
m
20
20
12,5
Max. lungh. condotto scarico fumi/aspirazione aria (sdoppiato) (60)
m
7,5
7,5
5
Max. lungh. condotto scarico fumi/aspirazione aria (sdoppiato) (50)
m
7***
7***
3***
Diametro minimo utilizzabile condotto aspirazione verticale (tipo C93)
mm
100
100
100
CO ponderato (0% O2)
G2
0
ppm
8
8
15
NOx ponderato (0% O2)(classe 6 EN 15502) PCS
G20
mg/kWh
15
15
28
Dimensioni (LxPxH)
mm
830x390x1970
830x390x1970
830x390x1970
Peso del gruppo termico
kg
230 (a vuoto) - 430 (a pieno carico)
* Potenza elettrica assorbita calcolata senza pompa di ricircolo
** Se presente anche pompa di ricircolo sommare questa potenza a quella della configurazione corrispondente
*** In queste condizioni, l’apparecchio è depotenziato del 10%
SERBATOIO SOLARDENS
UM
SDS 15
SDS 24
SDS 34
Contenuto d’acqua serbatoio puffer di acqua tecnica
l
150
150
150
Superficie di scambio del serpentino superiore in acciaio inox
m
2
1,52
1,52
1,52
Diametro del tubo del serpentino superiore in acciaio inox
mm
22
22
22
Lunghezza del tubo del serpentino superiore in acciaio inox
m
22
22
22
Superficie di scambio del serpentino inferiore in acciaio inox
m
2
0,63
0,63
0,63
Diametro del tubo del serpentino inferiore in acciaio inox
mm
20
20
20
Lunghezza del tubo del serpentino inferiore in acciaio inox
m
10
10
10
K boll
W/K
1,5
1,5
1,5
Produzione A.C.S. istantanea (∆t 30°C)
l/min
12,2
12,2
16,3
Produzione A.C.S. oraria (accumulo a 65°C) (∆t 30°C)
l
840
840
1090
