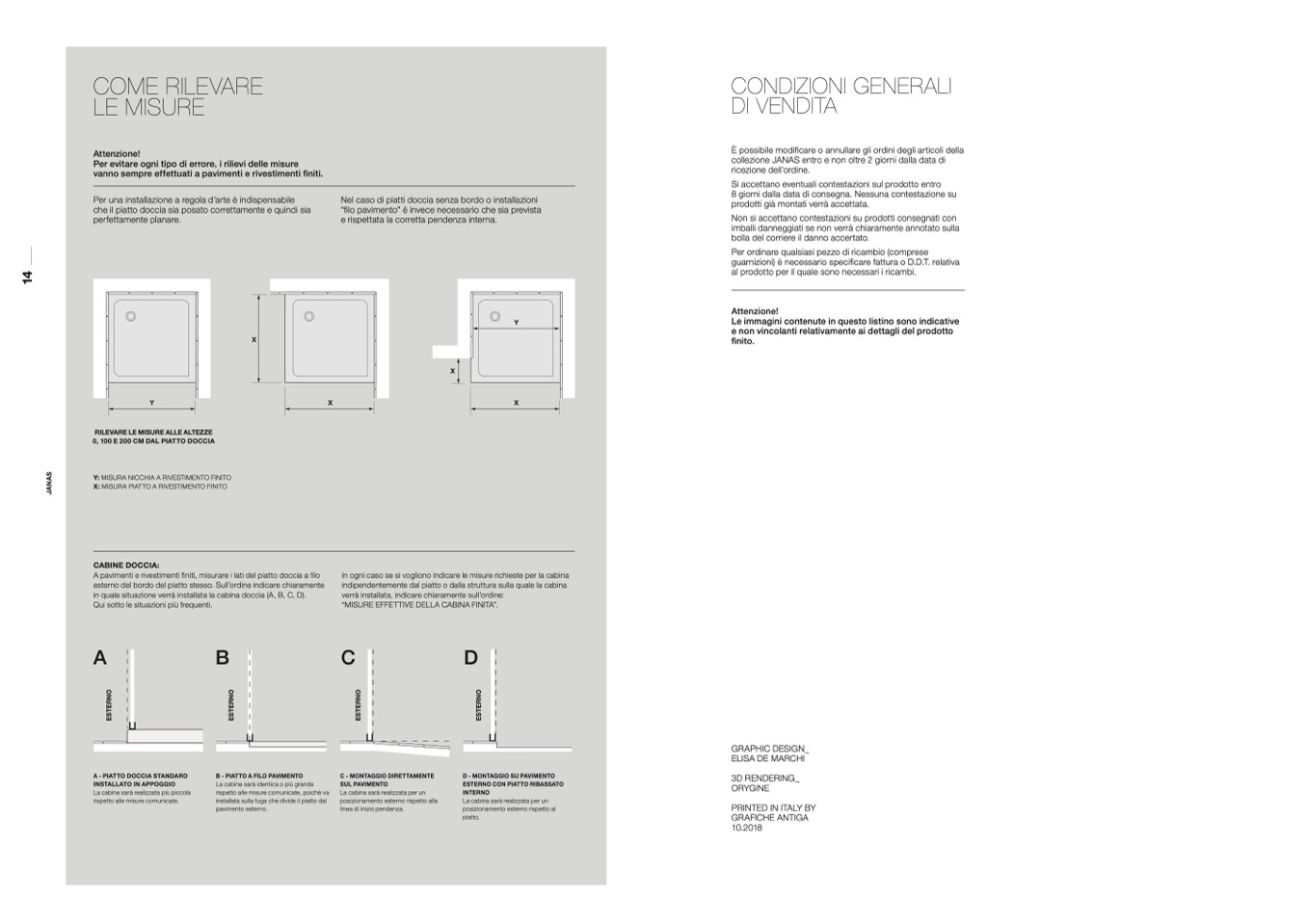

COME RILEVARE
LE MISURE
Attenzione!
Per evitare ogni tipo di errore, i rilievi delle misure
vanno sempre effettuati a pavimenti e rivestimenti finiti.
Per una installazione a regola d’arte è indispensabile
che il piatto doccia sia posato correttamente e quindi sia
perfettamente planare.
Nel caso di piatti doccia senza bordo o installazioni
“filo pavimento” è invece necessario che sia prevista
e rispettata la corretta pendenza interna.
X
Y
X
Y
X
X
RILEVARE LE MISURE ALLE ALTEZZE
0, 100 E 200 CM DAL PIATTO DOCCIA
Y: MISURA NICCHIA A RIVESTIMENTO FINITO
X: MISURA PIATTO A RIVESTIMENTO FINITO
CABINE DOCCIA:
A pavimenti e rivestimenti finiti, misurare i lati del piatto doccia a filo
esterno del bordo del piatto stesso. Sull’ordine indicare chiaramente
in quale situazione verrà installata la cabina doccia (A, B, C, D).
Qui sotto le situazioni più frequenti.
In ogni caso se si vogliono indicare le misure richieste per la cabina
indipendentemente dal piatto o dalla struttura sulla quale la cabina
verrà installata, indicare chiaramente sull’ordine:
“MISURE EFFETTIVE DELLA CABINA FINITA”.
A
B
C
D
A - PIATTO DOCCIA STANDARD
INSTALLATO IN APPOGGIO
La cabina sarà realizzata più piccola
rispetto alle misure comunicate.
B - PIATTO A FILO PAVIMENTO
La cabina sarà identica o più grande
rispetto alle misure comunicate, poichè va
installata sulla fuga che divide il piatto dal
pavimento esterno.
C - MONTAGGIO DIRETTAMENTE
SUL PAVIMENTO
La cabina sarà realizzata per un
posizionamento esterno rispetto alla
linea di inizio pendenza.
D - MONTAGGIO SU PAVIMENTO
ESTERNO CON PIATTO RIBASSATO
INTERNO
La cabina sarà realizzata per un
posizionamento esterno rispetto al
piatto.
CONDIZIONI GENERALI
DI VENDITA
È possibile modificare o annullare gli ordini degli articoli della
collezione JANAS entro e non oltre 2 giorni dalla data di
ricezione dell’ordine.
Si accettano eventuali contestazioni sul prodotto entro
8 giorni dalla data di consegna. Nessuna contestazione su
prodotti già montati verrà accettata.
Non si accettano contestazioni su prodotti consegnati con
imballi danneggiati se non verrà chiaramente annotato sulla
bolla del corriere il danno accertato.
Per ordinare qualsiasi pezzo di ricambio (comprese
guarnizioni) è necessario specificare fattura o D.D.T. relativa
al prodotto per il quale sono necessari i ricambi.
Attenzione!
Le immagini contenute in questo listino sono indicative
e non vincolanti relativamente ai dettagli del prodotto
finito.
