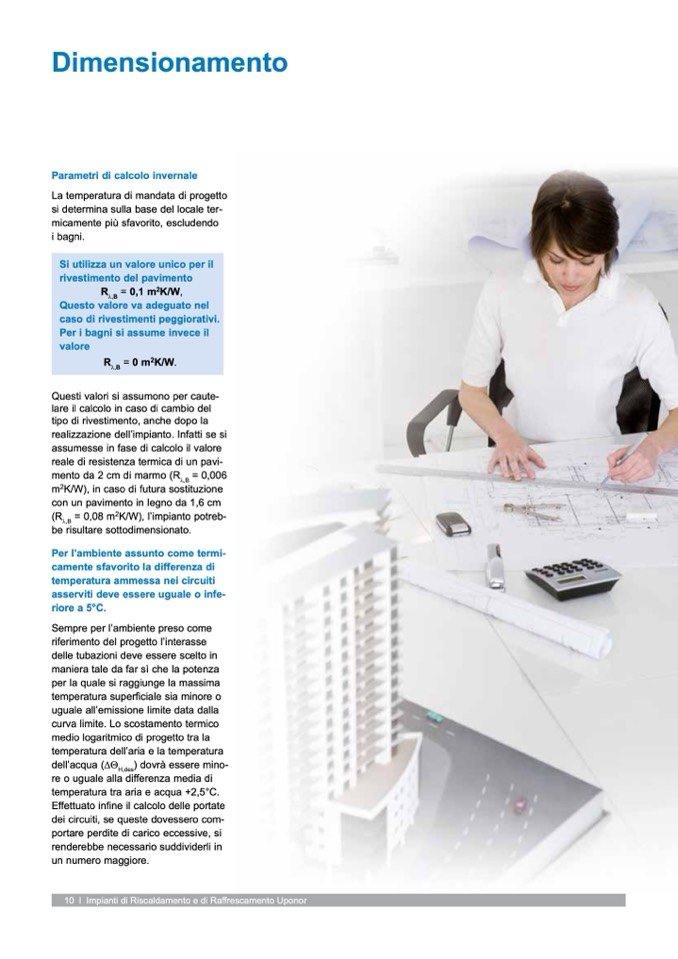

Dimensionamento

Parametri di calcolo invernale

La temperatura di mandata di progetto

si determina sulla base del locale ter-

micamente più sfavorito, escludendo

i bagni.

Si utilizza un valore unico per il

rivestimento del pavimento

R

λ,B

= 0,1 m

2

K/W,

Questo valore va adeguato nel

caso di rivestimenti peggiorativi.

Per i bagni si assume invece il

valore

R

λ,B

= 0 m

2

K/W.

Questi valori si assumono per caute-

lare il calcolo in caso di cambio del

tipo di rivestimento, anche dopo la

realizzazione dell’impianto. Infatti se si

assumesse in fase di calcolo il valore

reale di resistenza termica di un pavi-

mento da 2 cm di marmo (R

λ,B

= 0,006

m

2

K/W), in caso di futura sostituzione

con un pavimento in legno da 1,6 cm

(R

λ,B

= 0,08 m

2

K/W), l’impianto potreb-

be risultare sottodimensionato.

Per l’ambiente assunto come termi-

camente sfavorito la differenza di

temperatura ammessa nei circuiti

asserviti deve essere uguale o infe-

riore a 5°C.

Sempre per l’ambiente preso come

riferimento del progetto l’interasse

delle tubazioni deve essere scelto in

maniera tale da far sì che la potenza

per la quale si raggiunge la massima

temperatura superficiale sia minore o

uguale all’emissione limite data dalla

curva limite. Lo scostamento termico

medio logaritmico di progetto tra la

temperatura dell’aria e la temperatura

dell’acqua (∆Θ

H,des

) dovrà essere mino-

re o uguale alla differenza media di

temperatura tra aria e acqua +2,5°C.

Effettuato infine il calcolo delle portate

dei circuiti, se queste dovessero com-

portare perdite di carico eccessive, si

renderebbe necessario suddividerli in

un numero maggiore.
