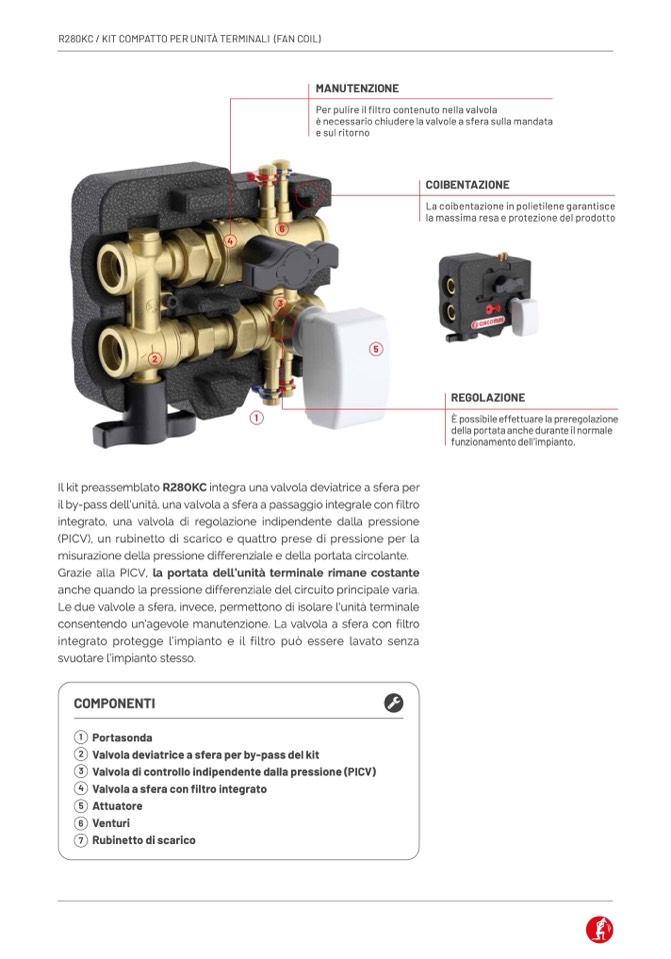

R280KC / KIT COMPATTO PER UNITÀ TERMINALI (FAN COIL)
MANUTENZIONE
Per pulire il filtro contenuto nella valvola
è necessario chiudere la valvole a sfera sulla mandata
e sul ritorno
COIBENTAZIONE
La coibentazione in polietilene garantisce
la massima resa e protezione del prodotto
REGOLAZIONE
È possibile effettuare la preregolazione
della portata anche durante il normale
funzionamento dell’impianto.
Il kit preassemblato R280KC integra una valvola deviatrice a sfera per
il by-pass dell’unità, una valvola a sfera a passaggio integrale con filtro
integrato, una valvola di regolazione indipendente dalla pressione
(PICV), un rubinetto di scarico e quattro prese di pressione per la
misurazione della pressione differenziale e della portata circolante.
Grazie alla PICV, la portata dell’unità terminale rimane costante
anche quando la pressione differenziale del circuito principale varia.
Le due valvole a sfera, invece, permettono di isolare l’unità terminale
consentendo un’agevole manutenzione. La valvola a sfera con filtro
integrato protegge l’impianto e il filtro può essere lavato senza
svuotare l’impianto stesso.
COMPONENTI
Portasonda
Valvola deviatrice a sfera per by-pass del kit
Valvola di controllo indipendente dalla pressione (PICV)
Valvola a sfera con filtro integrato
Attuatore
Venturi
Rubinetto di scarico
