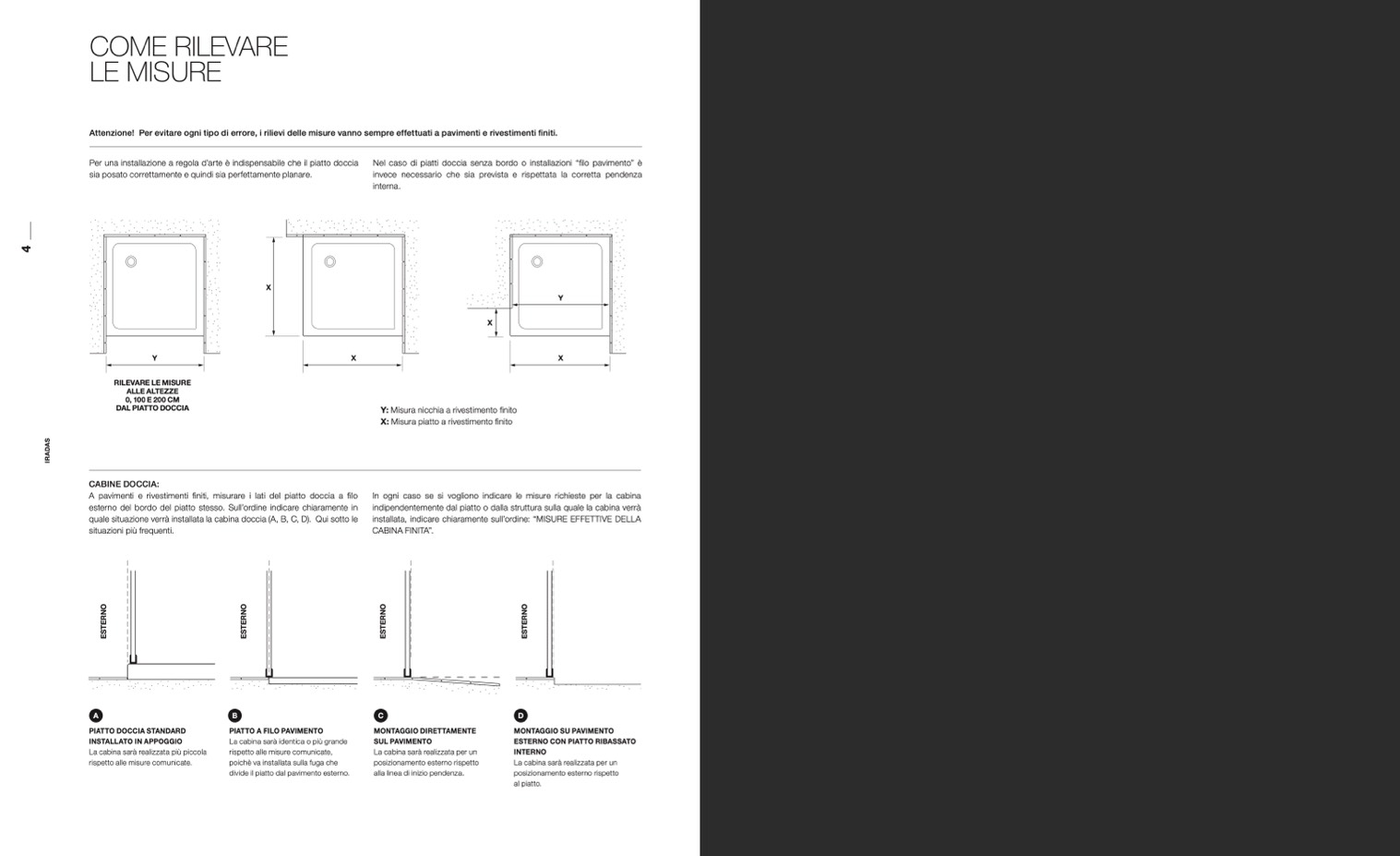

COME RILEVARE
LE MISURE
Attenzione! Per evitare ogni tipo di errore, i rilievi delle misure vanno sempre effettuati a pavimenti e rivestimenti finiti.
Per una installazione a regola d’arte è indispensabile che il piatto doccia
Nel caso di piatti doccia senza bordo o installazioni “filo pavimento” è
sia posato correttamente e quindi sia perfettamente planare.
invece necessario che sia prevista e rispettata la corretta pendenza
interna.
X
Y
Y
RILEVARE LE MISURE
ALLE ALTEZZE
0,100E200CM
DAL PIATTO DOCCIA
CABINE DOCCIA:
X
X
X
Y: Misura nicchia a rivestimento finito
X: Misura piatto a rivestimento finito
In ogni caso se si vogliono indicare le misure richieste per la cabina
indipendentemente dal piatto o dalla struttura sulla quale la cabina verrà
installata, indicare chiaramente sull’ordine: “MISURE EFFETTIVE DELLA
CABINA FINITA”.
A pavimenti e rivestimenti finiti, misurare i lati del piatto doccia a filo
esterno del bordo del piatto stesso. Sull’ordine indicare chiaramente in
quale situazione verrà installata la cabina doccia (A, B, C, D). Qui sotto le
situazioni più frequenti.
A
B
C
D
PIATTO DOCCIA STANDARD
INSTALLATO IN APPOGGIO
La cabina sarà realizzata più piccola
rispetto alle misure comunicate.
PIATTO A FILO PAVIMENTO
La cabina sarà identica o più grande
rispetto alle misure comunicate,
poichè va installata sulla fuga che
divide il piatto dal pavimento esterno.
MONTAGGIO DIRETTAMENTE
SUL PAVIMENTO
La cabina sarà realizzata per un
posizionamento esterno rispetto
alla linea di inizio pendenza.
MONTAGGIO SU PAVIMENTO
ESTERNO CON PIATTO RIBASSATO
INTERNO
La cabina sarà realizzata per un
posizionamento esterno rispetto
al piatto.
