PIATTI DOCCIA

ESR A FILO PAVIMENTO / INSTALLAZIONE

14

ESR A FILO PAVIMENTO / INSTALLAZIONE

15

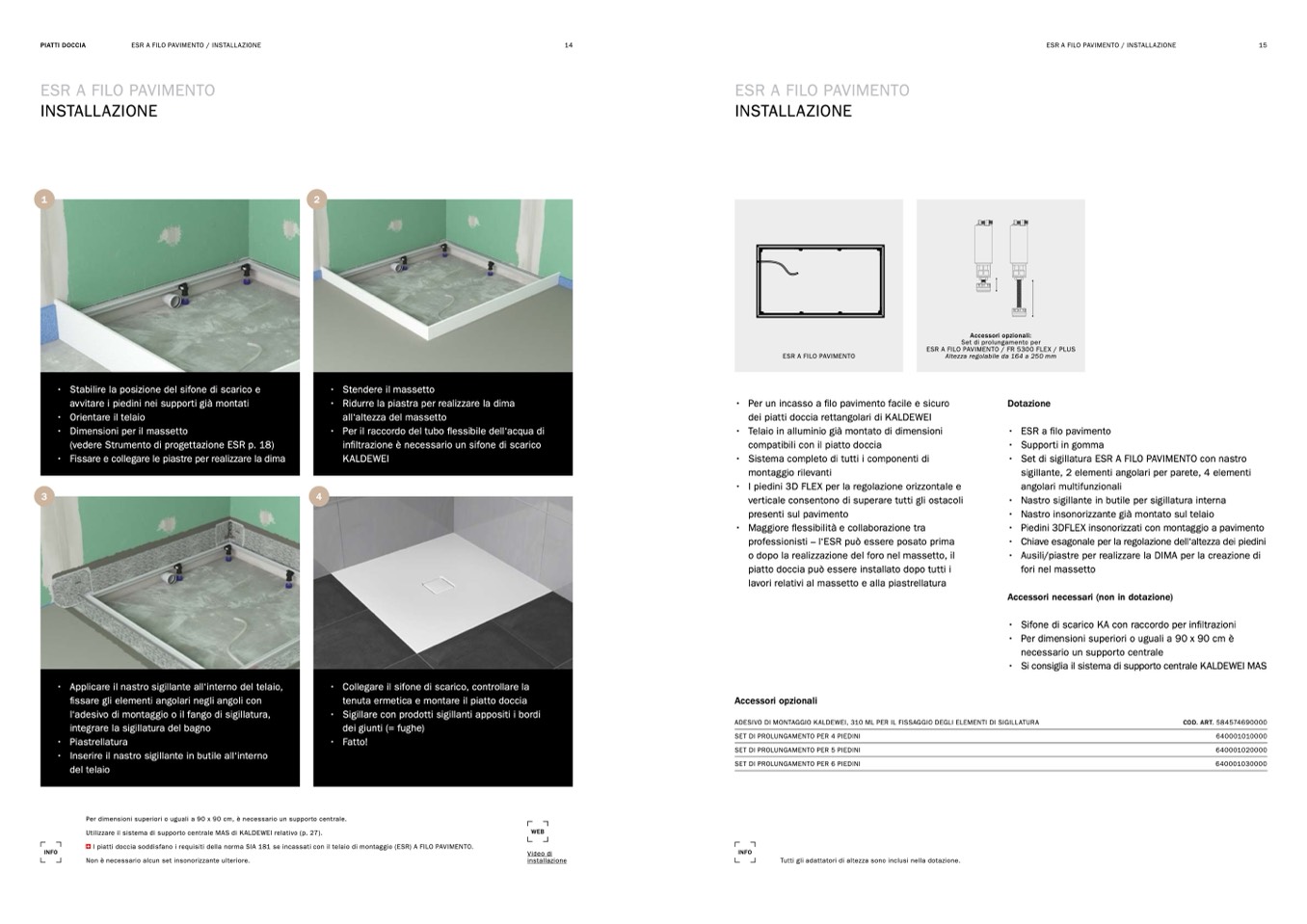

ESR A FILO PAVIMENTO

INSTALLAZIONE

1

2

3

4

ESR A FILO PAVIMENTO

INSTALLAZIONE

• Stabilire la posizione del sifone di scarico e

avvitare i piedini nei supporti già montati

• Orientare il telaio

• Dimensioni per il massetto

(vedere Strumento di progettazione ESR p. 18)

• Fissare e collegare le piastre per realizzare la dima

• Applicare il nastro sigillante all‘interno del telaio,

fissare gli elementi angolari negli angoli con

l‘adesivo di montaggio o il fango di sigillatura,

integrare la sigillatura del bagno

• Piastrellatura

• Inserire il nastro sigillante in butile all‘interno

del telaio

INFO

Video di

Non è necessario alcun set insonorizzante ulteriore.

installazione

INFO

• Stendere il massetto

• Ridurre la piastra per realizzare la dima

all‘altezza del massetto

• Per il raccordo del tubo flessibile dell‘acqua di

infiltrazione è necessario un sifone di scarico

KALDEWEI

• Collegare il sifone di scarico, controllare la

tenuta ermetica e montare il piatto doccia

• Sigillare con prodotti sigillanti appositi i bordi

dei giunti (= fughe)

• Fatto!

ESR A FILO PAVIMENTO

• Per un incasso a filo pavimento facile e sicuro

Dotazione

dei piatti doccia rettangolari di KALDEWEI

• Telaio in alluminio già montato di dimensioni

compatibili con il piatto doccia

• Sistema completo di tutti i componenti di

montaggio rilevanti

• I piedini 3D FLEX per la regolazione orizzontale e

verticale consentono di superare tutti gli ostacoli

presenti sul pavimento

• Maggiore flessibilità e collaborazione tra

professionisti – l‘ESR può essere posato prima

o dopo la realizzazione del foro nel massetto, il

piatto doccia può essere installato dopo tutti i

lavori relativi al massetto e alla piastrellatura

Accessori opzionali

ADESIVO DI MONTAGGIO KALDEWEI, 310 ML PER IL FISSAGGIO DEGLI ELEMENTI DI SIGILLATURA

SET DI PROLUNGAMENTO PER 4 PIEDINI

SET DI PROLUNGAMENTO PER 5 PIEDINI

SET DI PROLUNGAMENTO PER 6 PIEDINI

COD. ART. 584574690000

640001010000

640001020000

640001030000

Tutti gli adattatori di altezza sono inclusi nella dotazione.

Accessori opzionali:

Set di prolungamento per

ESR A FILO PAVIMENTO / FR 5300 FLEX / PLUS

Altezza regolabile da 164 a 250 mm

• ESR a filo pavimento

• Supporti in gomma

• Set di sigillatura ESR A FILO PAVIMENTO con nastro

sigillante, 2 elementi angolari per parete, 4 elementi

angolari multifunzionali

• Nastro sigillante in butile per sigillatura interna

• Nastro insonorizzante già montato sul telaio

• Piedini 3DFLEX insonorizzati con montaggio a pavimento

• Chiave esagonale per la regolazione dell‘altezza dei piedini

• Ausili/piastre per realizzare la DIMA per la creazione di

fori nel massetto

Accessori necessari (non in dotazione)

• Sifone di scarico KA con raccordo per infiltrazioni

• Per dimensioni superiori o uguali a 90 x 90 cm è

necessario un supporto centrale

• Si consiglia il sistema di supporto centrale KALDEWEI MAS

Per dimensioni superiori o uguali a 90 x 90 cm, è necessario un supporto centrale.

Utilizzare il sistema di supporto centrale MAS di KALDEWEI relativo (p. 27).

I piatti doccia soddisfano i requisiti della norma SIA 181 se incassati con il telaio di montaggio (ESR) A FILO PAVIMENTO.
