PIATTI DOCCIA

TELAIO FR 5300 FLEX / PLUS / INSTALLAZIONE

24

TELAIO FR 5300 FLEX / PLUS / INSTALLAZIONE

25

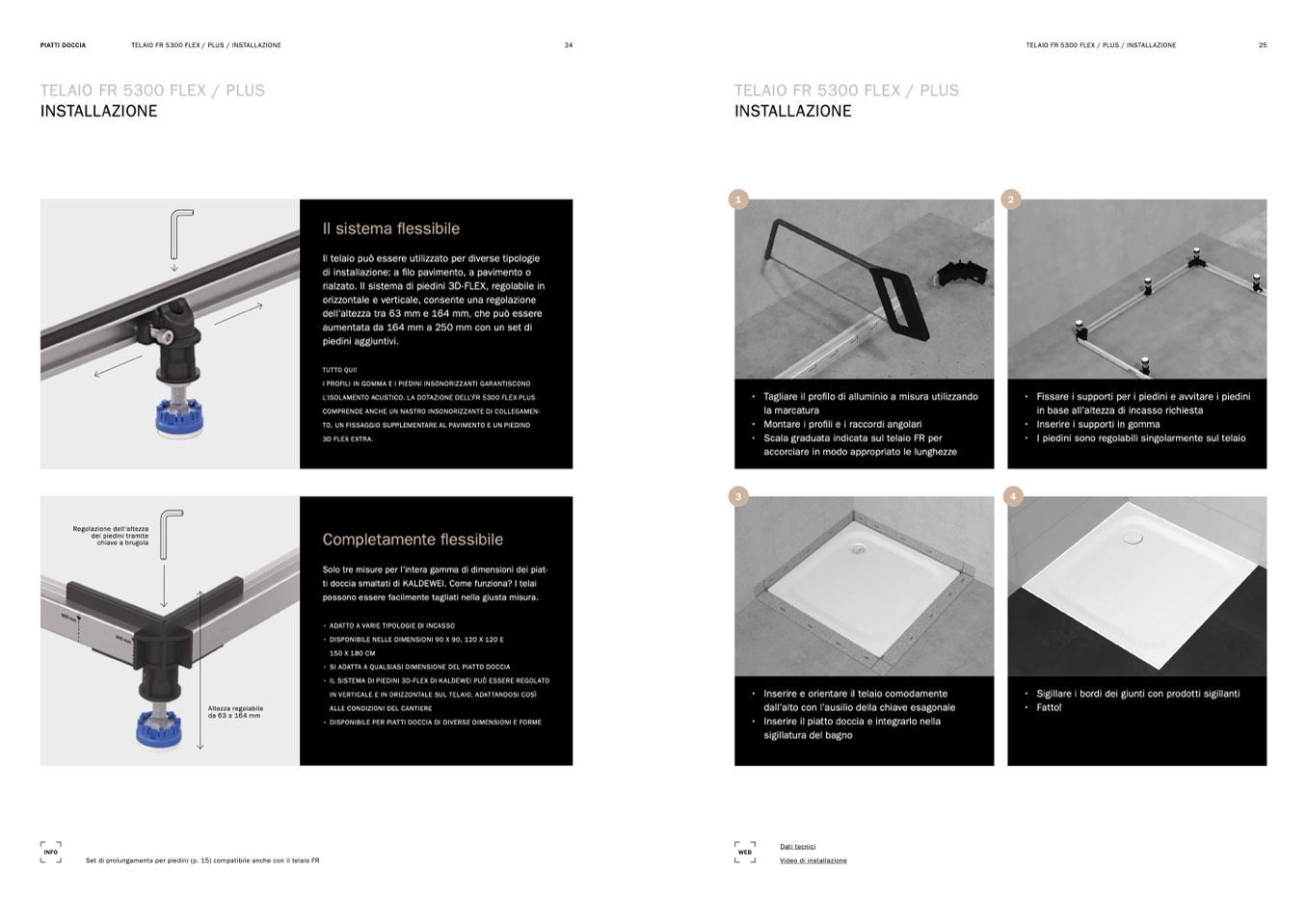

TELAIO FR 5300 FLEX / PLUS

INSTALLAZIONE

TELAIO FR 5300 FLEX / PLUS

INSTALLAZIONE

1

2

3

4

Il sistema flessibile

Il telaio può essere utilizzato per diverse tipologie

di installazione: a filo pavimento, a pavimento o

rialzato. Il sistema di piedini 3D-FLEX, regolabile in

orizzontale e verticale, consente una regolazione

dell’altezza tra 63 mm e 164 mm, che può essere

aumentata da 164 mm a 250 mm con un set di

piedini aggiuntivi.

TUTTO QUI!

I PROFILI IN GOMMA E I PIEDINI INSONORIZZANTI GARANTISCONO

L’ISOLAMENTO ACUSTICO. LA DOTAZIONE DELL’FR 5300 FLEX PLUS

COMPRENDE ANCHE UN NASTRO INSONORIZZANTE DI COLLEGAMEN-

TO, UN FISSAGGIO SUPPLEMENTARE AL PAVIMENTO E UN PIEDINO

3D FLEX EXTRA.

• Tagliare il profilo di alluminio a misura utilizzando

la marcatura

• Montare i profili e i raccordi angolari

• Scala graduata indicata sul telaio FR per

accorciare in modo appropriato le lunghezze

• Fissare i supporti per i piedini e avvitare i piedini

in base all’altezza di incasso richiesta

• Inserire i supporti in gomma

• I piedini sono regolabili singolarmente sul telaio

Regolazione dell‘altezza

dei piedini tramite

chiave a brugola

Altezza regolabile

da 63 a 164 mm

Completamente flessibile

Solo tre misure per l’intera gamma di dimensioni dei piat-

ti doccia smaltati di KALDEWEI. Come funziona? I telai

possono essere facilmente tagliati nella giusta misura.

• ADATTO A VARIE TIPOLOGIE DI INCASSO

• DISPONIBILE NELLE DIMENSIONI 90 X 90, 120 X 120 E

150 X 180 CM

• SI ADATTA A QUALSIASI DIMENSIONE DEL PIATTO DOCCIA

• IL SISTEMA DI PIEDINI 3D-FLEX DI KALDEWEI PUÒ ESSERE REGOLATO

IN VERTICALE E IN ORIZZONTALE SUL TELAIO, ADATTANDOSI COSÌ

ALLE CONDIZIONI DEL CANTIERE

• DISPONIBILE PER PIATTI DOCCIA DI DIVERSE DIMENSIONI E FORME

INFO

WEB

Dati tecnici

Video di installazione

Set di prolungamento per piedini (p. 15) compatibile anche con il telaio FR

• Inserire e orientare il telaio comodamente

dall’alto con l’ausilio della chiave esagonale

• Inserire il piatto doccia e integrarlo nella

sigillatura del bagno

• Sigillare i bordi dei giunti con prodotti sigillanti

• Fatto!
