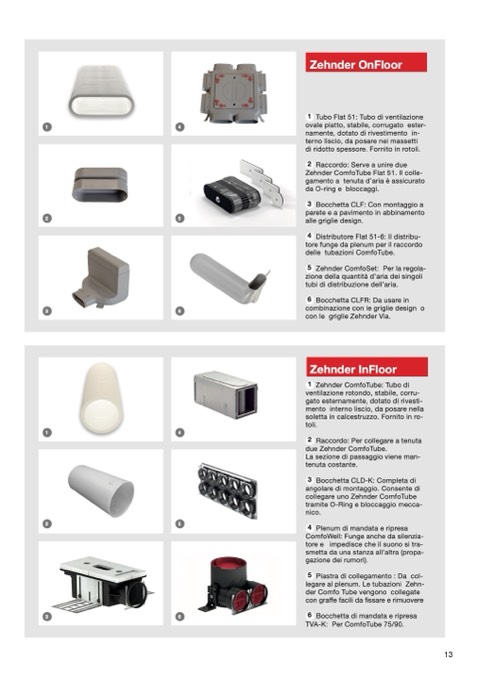

Zehnder OnFloor

1 Tubo Flat 51: Tubo di ventilazione

ovale piatto, stabile, corrugato ester-

namente, dotato di rivestimento in-

terno liscio, da posare nei massetti

di ridotto spessore. Fornito in rotoli.

2 Raccordo: Serve a unire due

Zehnder ComfoTube Flat 51. Il colle-

gamento a tenuta d’aria è assicurato

da O-ring e bloccaggi.

3 Bocchetta CLF: Con montaggio a

parete e a pavimento in abbinamento

alle griglie design.

4 Distributore Flat 51-6: Il distribu-

tore funge da plenum per il raccordo

delle tubazioni ComfoTube.

5 Zehnder ComfoSet: Per la regola-

zione della quantità d’aria dei singoli

tubi di distribuzione dell’aria.

6 Bocchetta CLFR: Da usare in

combinazione con le griglie design o

con le griglie Zehnder Via.

Zehnder InFloor

1 Zehnder ComfoTube: Tubo di

ventilazione rotondo, stabile, corru-

gato esternamente, dotato di rivesti-

mento interno liscio, da posare nella

soletta in calcestruzzo. Fornito in ro-

toli.

2 Raccordo:Percollegareatenuta

due Zehnder ComfoTube.

La sezione di passaggio viene man-

tenuta costante.

3 BocchettaCLD-K:Completadi

angolare di montaggio. Consente di

collegare uno Zehnder ComfoTube

tramite O-Ring e bloccaggio mecca-

nico.

4 Plenumdimandataeripresa

ComfoWell: Funge anche da silenzia-

tore e impedisce che il suono si tra-

smetta da una stanza all’altra (propa-

gazione dei rumori).

5 Piastra di collegamento : Da col-

legare al plenum. Le tubazioni Zehn-

der Comfo Tube vengono collegate

con graffe facili da fissare e rimuovere

6 Bocchettadimandataeripresa

TVA-K: Per ComfoTube 75/90.

1

4

2

5

3

6

1

4

2

5

3

6
