Mandata

Calotta dell’espulsione aria

Silenziatore

Aria esterna

Recuperatore di calore

Zehnder ComfoAir

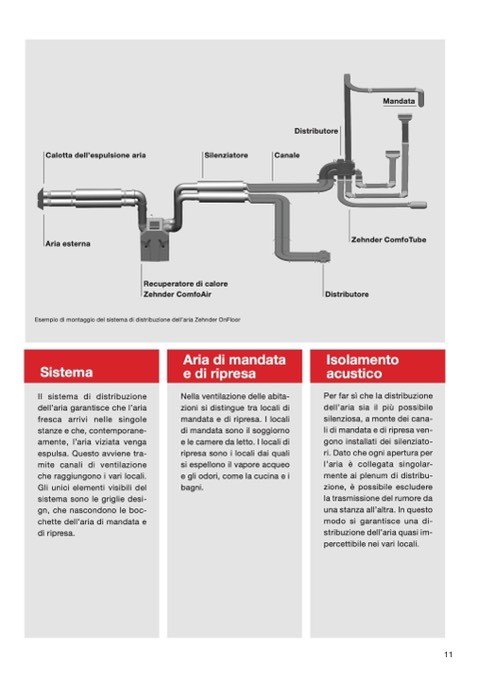

Esempio di montaggio del sistema di distribuzione dell’aria Zehnder OnFloor

Distributore

Canale

Zehnder ComfoTube

Distributore

Sistema

Il sistema di distribuzione

dell’aria garantisce che l’aria

fresca arrivi nelle singole

stanze e che, contemporane-

amente, l’aria viziata venga

espulsa. Questo avviene tra-

mite canali di ventilazione

che raggiungono i vari locali.

Gli unici elementi visibili del

sistema sono le griglie desi-

gn, che nascondono le boc-

chette dell’aria di mandata e

di ripresa.

Nella ventilazione delle abita-

zioni si distingue tra locali di

mandata e di ripresa. I locali

di mandata sono il soggiorno

e le camere da letto. I locali di

ripresa sono i locali dai quali

si espellono il vapore acqueo

e gli odori, come la cucina e i

bagni.

Per far sì che la distribuzione

dell’aria sia il più possibile

silenziosa, a monte dei cana-

li di mandata e di ripresa ven-

gono installati dei silenziato-

ri. Dato che ogni apertura per

l’aria è collegata singolar-

mente ai plenum di distribu-

zione, è possibile escludere

la trasmissione del rumore da

una stanza all’altra. In questo

modo si garantisce una di-

stribuzione dell’aria quasi im-

percettibile nei vari locali.

Aria di mandata

e di ripresa

Isolamento

acustico

11
