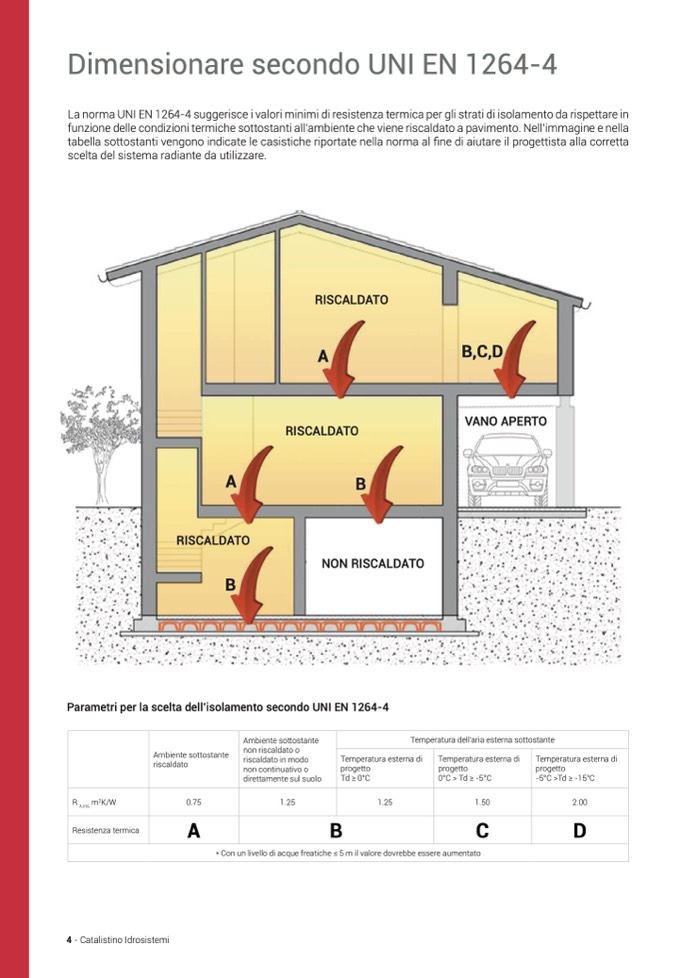

Dimensionare secondo UNI EN 1264-4
La norma UNI EN 1264-4 suggerisce i valori minimi di resistenza termica per gli strati di isolamento da rispettare in
funzione delle condizioni termiche sottostanti all’ambiente che viene riscaldato a pavimento. Nell’immagine e nella
tabella sottostanti vengono indicate le casistiche riportate nella norma al fine di aiutare il progettista alla corretta
scelta del sistema radiante da utilizzare.
RISCALDATO
A
RISCALDATO
A
RISCALDATO
B
B,C,D
VANO APERTO
Parametri per la scelta dell’isolamento secondo UNI EN 1264-4
B
NON RISCALDATO
Ambiente sottostante
riscaldato
Ambiente sottostante
non riscaldato o
riscaldato in modo
non continuativo o
direttamente sul suolo
Temperatura dell’aria esterna sottostante
Temperatura esterna di
progetto
Td ≥ 0°C
Temperatura esterna di
progetto
0°C > Td ≥ -5°C
Temperatura esterna di
progetto
-5°C >Td ≥ -15°C
R
λ.ins
m
2
K/W
0.75
1.25
1.25
1.50
2.00
Resistenza termica
A
B
C
D
* Con un livello di acque freatiche ≤ 5 m il valore dovrebbe essere aumentato
