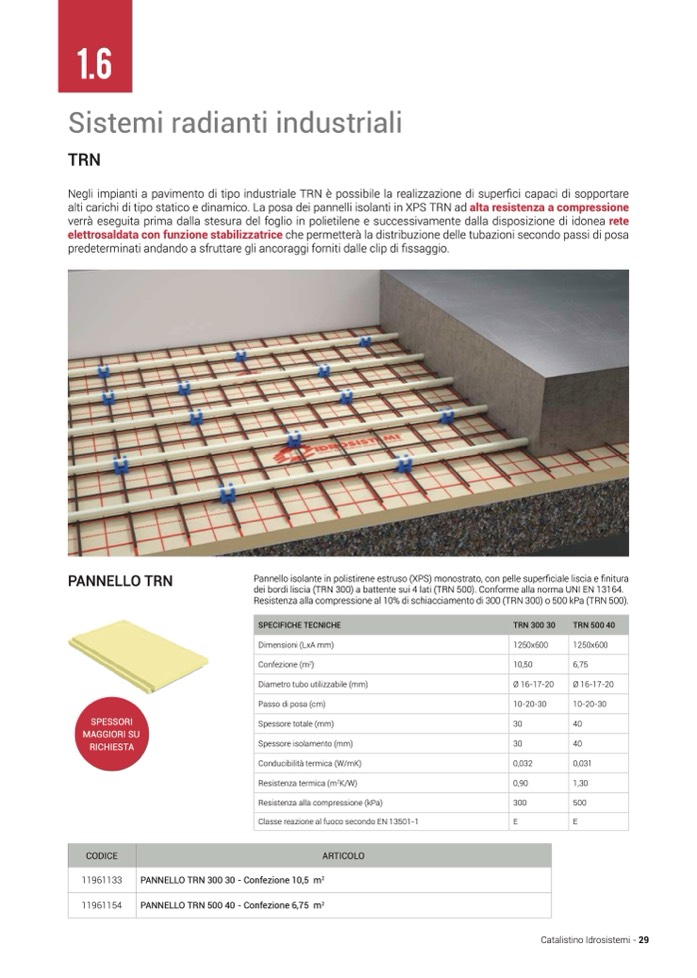

Sistemi radianti industriali

TRN

Negli impianti a pavimento di tipo industriale TRN è possibile la realizzazione di superfici capaci di sopportare

alti carichi di tipo statico e dinamico. La posa dei pannelli isolanti in XPS TRN ad alta resistenza a compressione

verrà eseguita prima dalla stesura del foglio in polietilene e successivamente dalla disposizione di idonea rete

elettrosaldata con funzione stabilizzatrice che permetterà la distribuzione delle tubazioni secondo passi di posa

predeterminati andando a sfruttare gli ancoraggi forniti dalle clip di

fissaggio.

PANNELLO TRN

SPESSORI

MAGGIORI SU

RICHIESTA

Pannello isolante in polistirene estruso (XPS) monostrato, con pelle superficiale liscia e finitura

dei bordi liscia (TRN 300) a battente sui 4 lati (TRN 500). Conforme alla norma UNI EN 13164.

Resistenza alla compressione al 10% di schiacciamento di 300 (TRN 300) o 500 kPa (TRN 500).

SPECIFICHE TECNICHE

TRN 300 30

TRN 500 40

Dimensioni (LxA mm)

1250x600

1250x600

Confezione (m

2

)

10,50

6,75

Diametro tubo utilizzabile (mm)

Ø 16-17-20

Ø 16-17-20

Passo di posa (cm)

10-20-30

10-20-30

Spessore totale (mm)

30

40

Spessore isolamento (mm)

30

40

Conducibilità termica (W/mK)

0,032

0,031

Resistenza termica (m

2

K/W)

0,90

1,30

Resistenza alla compressione (kPa)

300

500

Classe reazione al fuoco secondo EN 13501-1

E

E

CODICE

ARTICOLO

11961133

PANNELLO TRN 300 30 - Confezione 10,5 m

2

11961154

PANNELLO TRN 500 40 - Confezione 6,75 m

2

Catalistino Idrosistemi - 29

1.6
