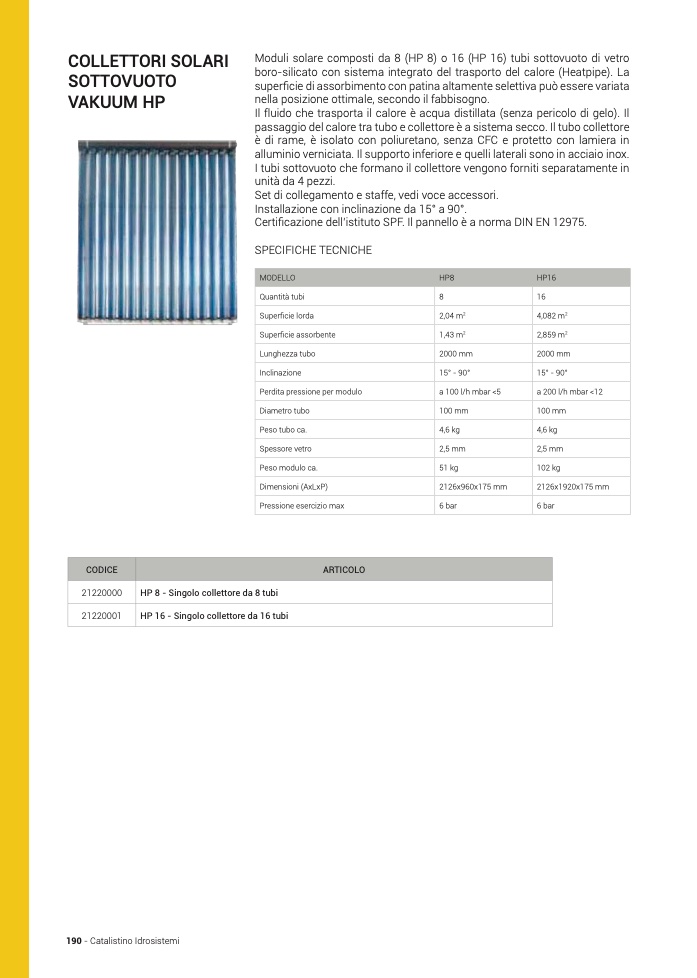

COLLETTORI SOLARI

SOTTOVUOTO

VAKUUM HP

Moduli solare composti da 8 (HP 8) o 16 (HP 16) tubi sottovuoto di vetro

boro-silicato con sistema integrato del trasporto del calore (Heatpipe). La

superficie di assorbimento con patina altamente selettiva può essere variata

nella posizione ottimale, secondo il fabbisogno.

Il fluido che trasporta il calore è acqua distillata (senza pericolo di gelo). Il

passaggio del calore tra tubo e collettore è a sistema secco. Il tubo collettore

è di rame, è isolato con poliuretano, senza CFC e protetto con lamiera in

alluminio verniciata. Il supporto inferiore e quelli laterali sono in acciaio inox.

I tubi sottovuoto che formano il collettore vengono forniti separatamente in

unità da 4 pezzi.

Set di collegamento e staffe, vedi voce accessori.

Installazione con inclinazione da 15° a 90°.

Certificazione dell’istituto SPF. Il pannello è a norma DIN EN 12975.

SPECIFICHE TECNICHE

MODELLO

HP8

HP16

Quantità tubi

8

16

Superficie lorda

2,04 m

2

4,082 m

2

Superficie assorbente

1,43 m

2

2,859 m

2

Lunghezza tubo

2000 mm

2000 mm

Inclinazione

15° - 90°

15° - 90°

Perdita pressione per modulo

a 100 l/h mbar <5

a 200 l/h mbar <12

Diametro tubo

100 mm

100 mm

Peso tubo ca.

4,6 kg

4,6 kg

Spessore vetro

2,5 mm

2,5 mm

Peso modulo ca.

51 kg

102 kg

Dimensioni (AxLxP)

2126x960x175 mm

2126x1920x175 mm

Pressione esercizio max

6 bar

6 bar

CODICE

ARTICOLO

21220000

HP 8 - Singolo collettore da 8 tubi

21220001

HP 16 - Singolo collettore da 16 tubi
